Функции
реализуемые
с помощью ОУ.
Сумматоры,
вычитатели
дифференциаторы
и пр. Практическая
работа –
стабилизатор
напряжения
|
Адрес документа: |
http://90.189.213.191:4422/temp/sibguti_datchiki_all/5_elektronika/lek_9_ou_funkcion/lek_9_ou_funkcion.doc инд: 2-128-1-10 |
|
Адрес документа2: |
|
|

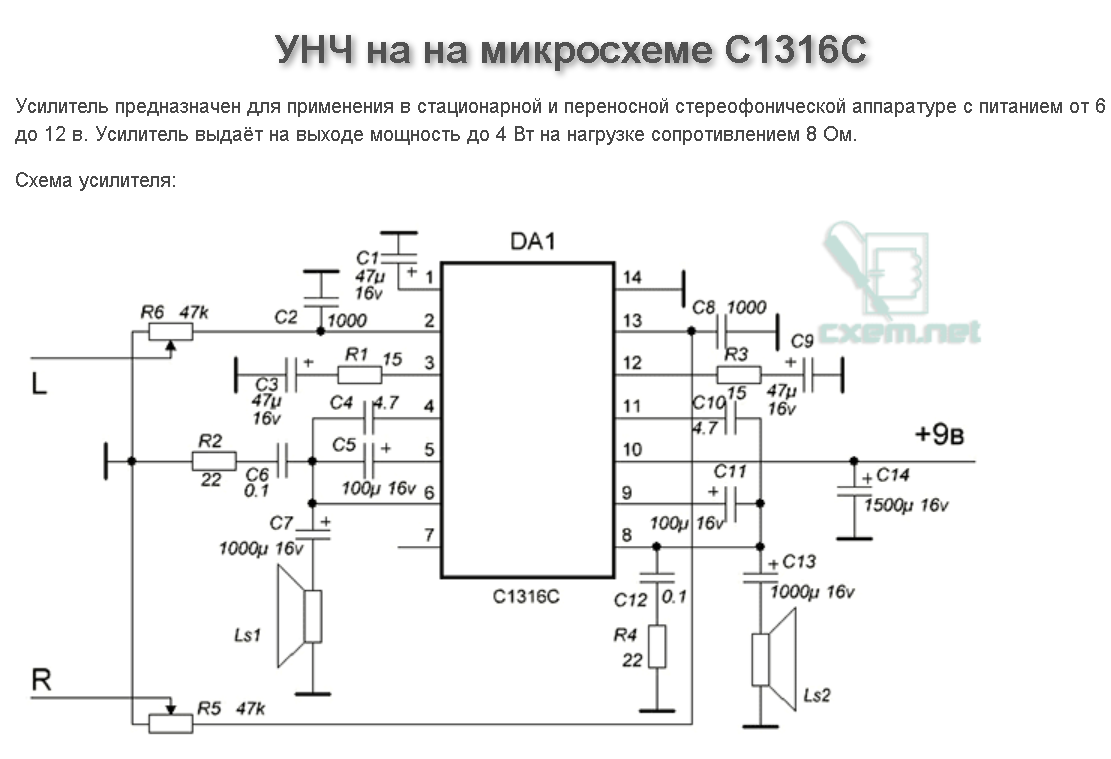

Примеры по теме |

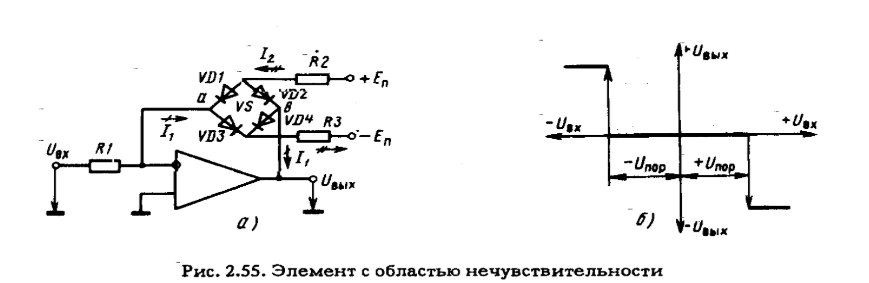

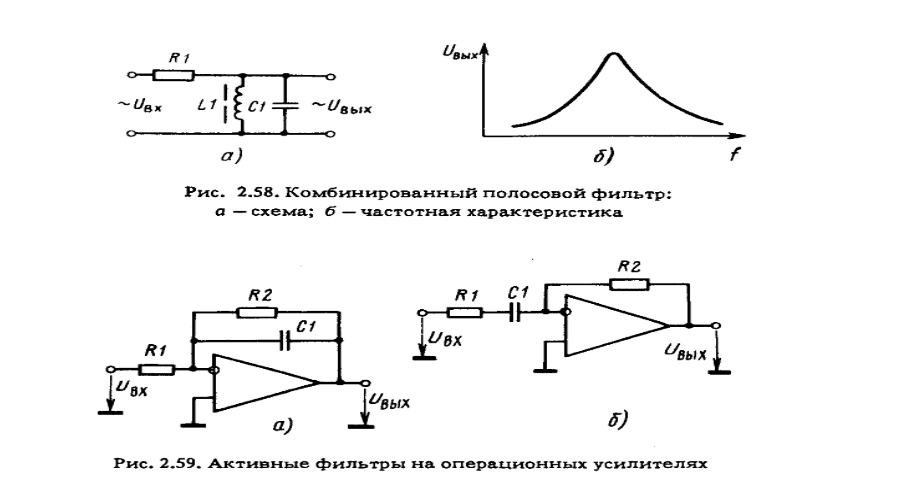

Теоретические данные:

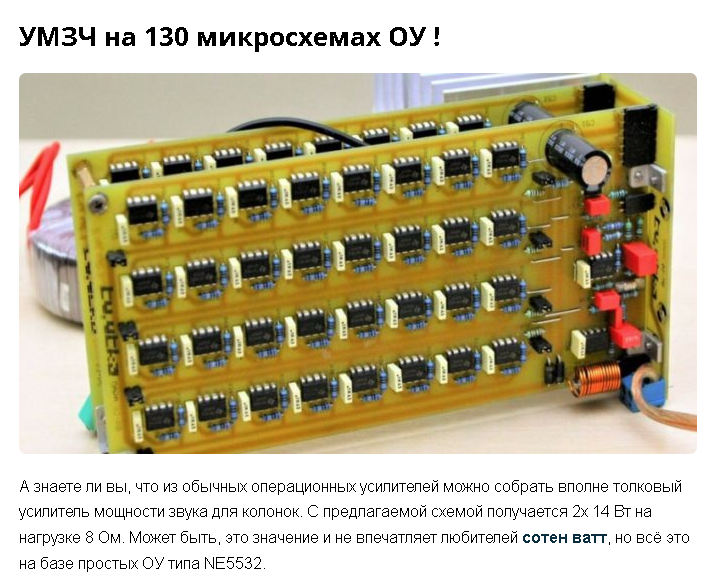

“Минусы» большого количества ОУ

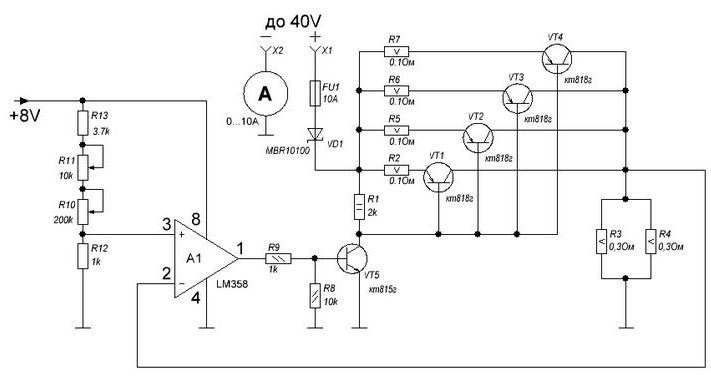

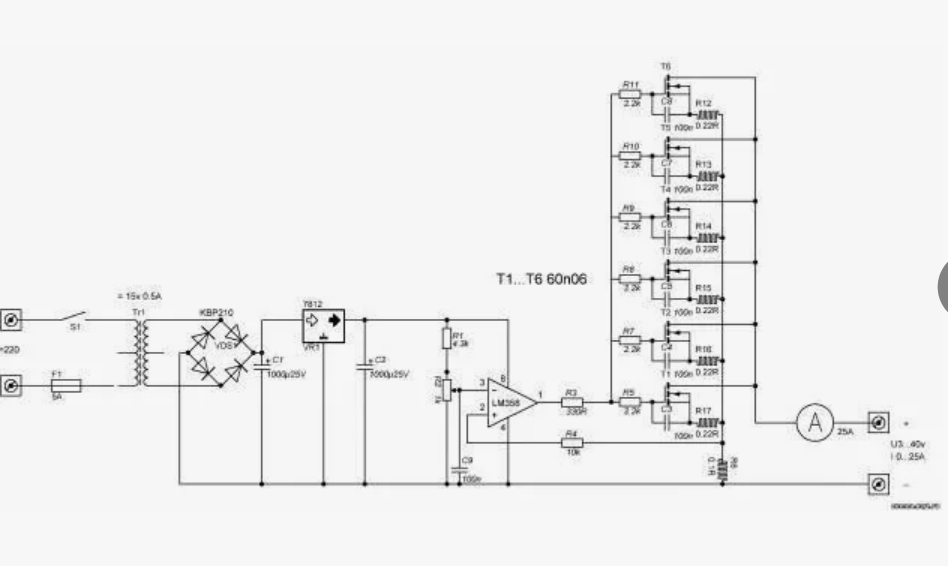

Электронная нагрузка
Контрольный вопросы
- Перечислите математические функции, решаемые с помощью ОУ,
- Как перейти от двух полярного питания к однополярному(или наоборот) для схем на ОУ
- Нарисуйте схему 3х зонного компаратора. Зоны определены в интервалах: 0-1/3 1/3-2/3 2/3-Uпит
Практическое задание
Собрать схему стабилизатора напряжения. Представленную на рисунке ниже.
Использовать элементы схемы файл Asimtut1.DSN Элементы R1,R2,R5 и VT1 определить самостоятельно.
Согласно таблице вариантов представить отчет, схему и приборы контроля. Требуемая точность Uн +- 0.1 В
|
№ п.п. |
Uвх.В. |
Eп,В |
Rн, Ом |
Uн,В |
|
1 |
2 |
10 |
100 |
4 |
|
2 |
3 |
10 |
110 |
5 |
|
3 |
4 |
10 |
120 |
6 |
|
4 |
5 |
10 |
130 |
7 |
|
5 |
6 |
10 |
140 |
8 |
|
6 |
7 |
10 |
150 |
9 |
|
7 |
8 |
15 |
100 |
4 |
|
8 |
9 |
15 |
110 |
5 |
|
9 |
10 |
15 |
120 |
6 |
|
10 |
2 |
15 |
130 |
7 |
|
11 |
3 |
15 |
140 |
8 |
|
12 |
4 |
15 |
150 |
9 |
|
13 |
5 |
20 |
90 |
4 |
|
14 |
6 |
20 |
80 |
5 |
|
15 |
7 |
20 |
70 |
6 |
Отобразить уровни напряжения и тока приборами (вольтметром и амперметром)
Оценки на 3:
- Представление схемы по своему варианту с приборами отображающими требуемые значения .
Оценки на 4:
- Дополнительно к оценке 3 по своему варианту изменить схему с коммутацией нагрузки в два раза меньше и пояснить полученные результаты.
Оценки на 5:
- Дополнительно к оценке 4 сформировать схему с переменной (дискретной или аналоговой) нагрузкой в интервале Rниж.=Rн до Rверх.= Rн*2
Рекомендуется использовать электронные ключи Пояснить результаты. Интервал шага дискретности не боле 1%-Rн.
Отчет по ПЗ должен содержать:
- Документ формата WORD c титульным листом с названием ПЗ темы и данными студента, группы, преподавателя.
- Листы по оформлению ПЗ. Вывод по работе. Что получено или нет.
- Файл проекта формата dsn и дополнительные файл если они необходимы по уровню ПЗ.
Литература.
- Регулируемая электронная нагрузка постоянного тока на Arduino
- Интерфейс Multisim
- моделирования «Multisim 9»
Автор - Шабронов Андрей Анатольевич тс. +7-913-905-8839 e_mail - shabronov@yandex.ru
ред.2025-4-10 Успехов и здоровья!
