Операционный
усилители –
общие
принципы
работы и практическое
задание –
изучение
генератора
сигнала на ОУ
|
Адрес документа: |
http://90.189.213.191:4422/temp/sibguti_datchiki_all/5_elektronika/lek_7_ou/lek_7_ou.doc инд: 2-128-1-8 |
|
Адрес документа2: |
|
|
Примеры по теме |

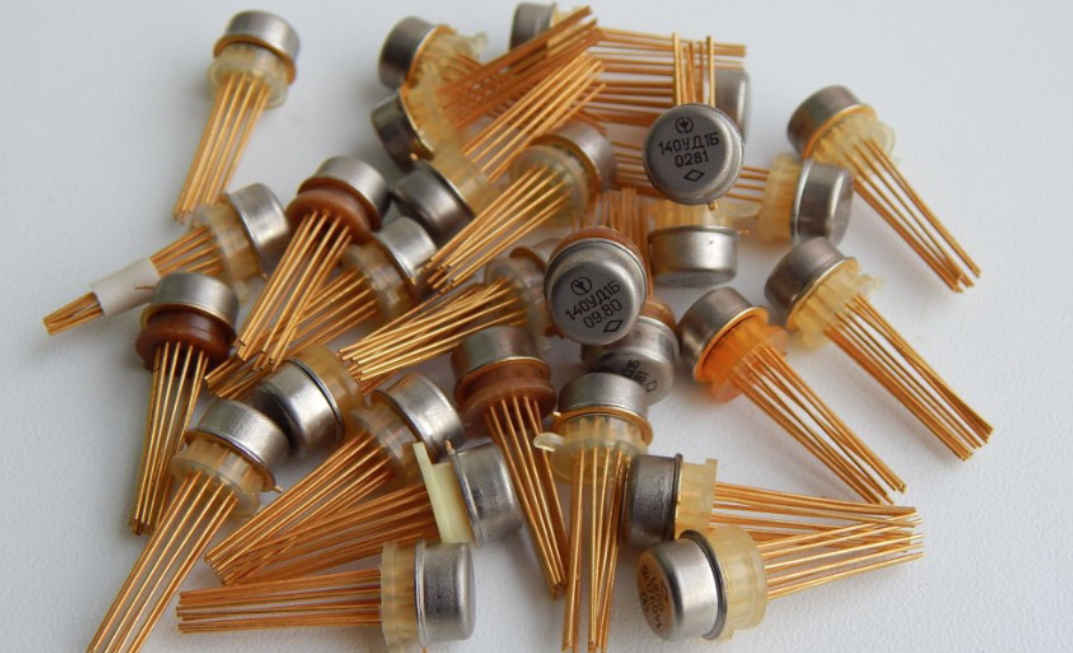

Теоретические данные:

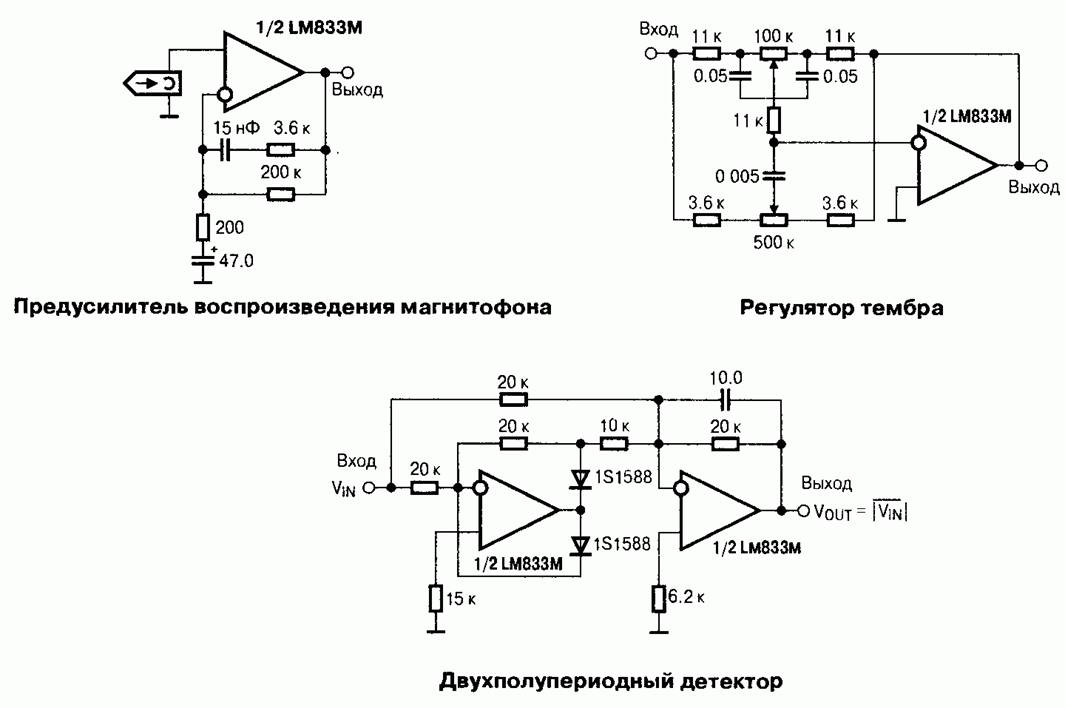

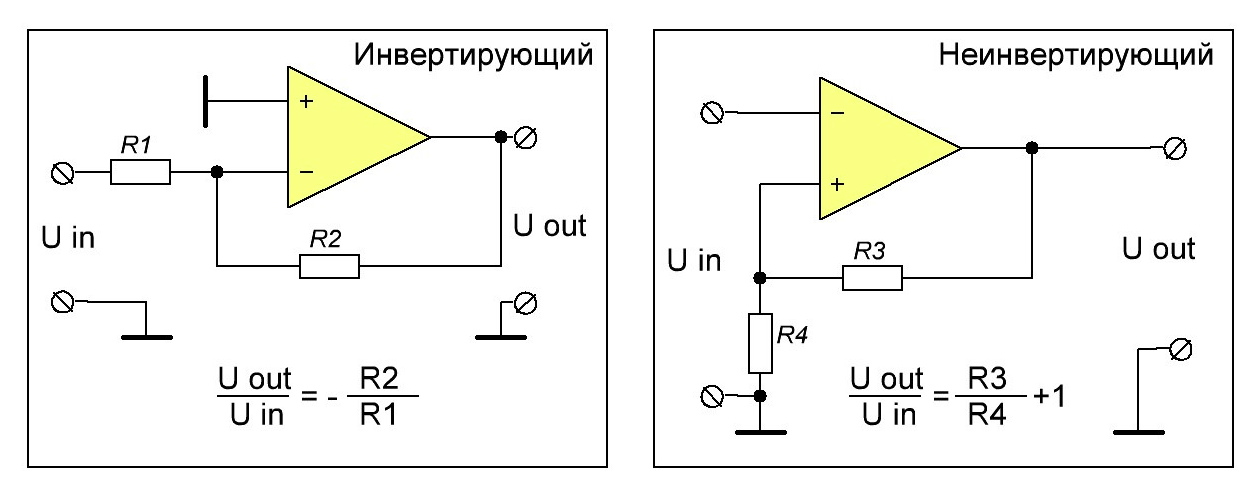

Схемы включеия для усиления:
Практическое задание:

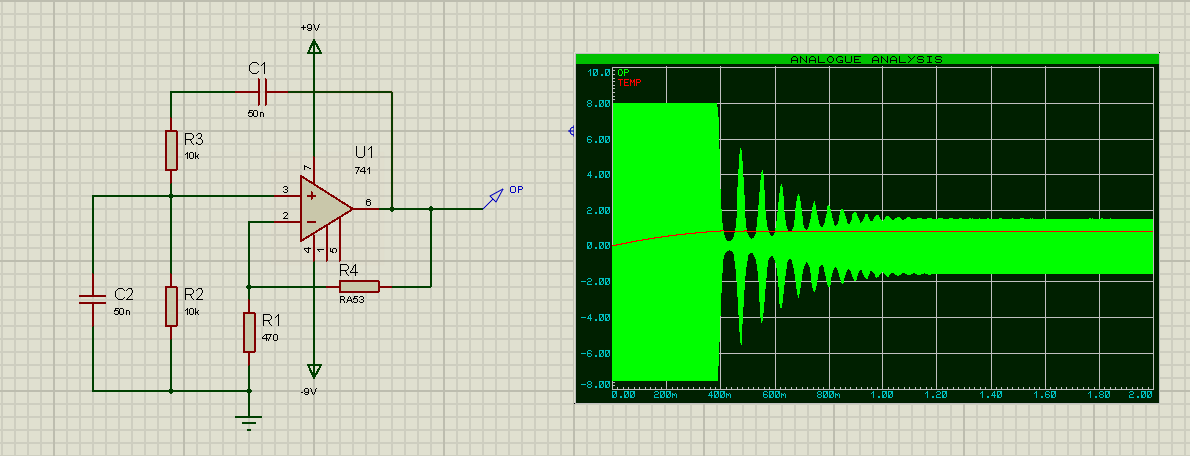

Модифицировать схему генератора в программе Proteus-7 файл Ra53.DSN так, что бы формировался постоянный генерируемый сигнал с заданной частотой и амплитудой согласно таблице вариантов. Модификация заключается в замене резистора RA53(термистора – «самонагревающегося резистора») на обычный резистор.

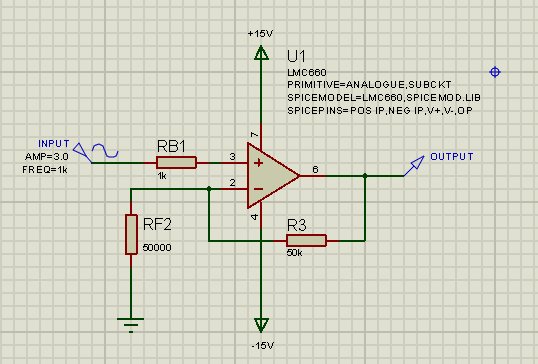

Для получения заданного напряжения использовать схему усилителя файл Spice1.DSN или собрать самостоятельно. Погрешность выходных сигналов по напряжению не более 5% от требуемой( 8в+-0.4в) по частоте не более 10% ( 100Гц +- 10Гц)
Полученные данные отобразить на осциллографе, и на аналоговом анализаторе, так что бы были видны параметры амплитуды и частоты требуемого сигнала.
|
|
|
|

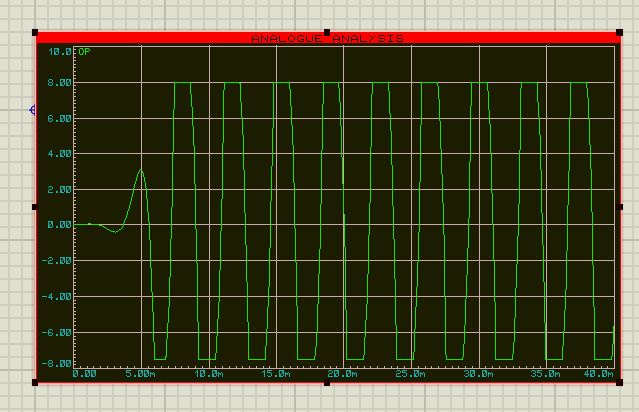

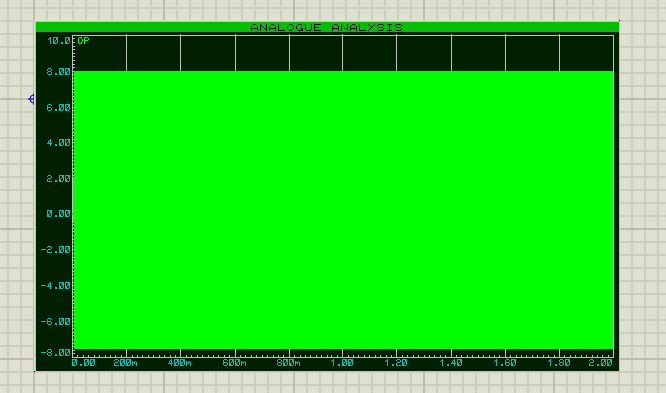

Вид аналогового анализатора с постоянной амплитудой и частотой генерации.
|
|
|
|
|
|
Схема усилителя для получения заданного выходного напряжения файл Spice1.DSN Показано выходное положительное напряжение 8 Вольт максимального значения от нулевого . Видно, что отрицательное Umax=7.5 Вольт, что показывает зависимость цепей ОС на генерируемое напряжение. |
|
|
|
|
Установить согласно таблице(п1—15) свою частоту и выходное напряжение.
Менять частотно задающие цепи С2-R2 C1-R3 пропорционально и одновременно в параллельной и последовательной цепи ОС.
Элементы R1-R4 определяют выходное напряжение, однако так же влияют на частоту генерируемого сигнала.
|
№ п.п. |
Fout-ГЦ |
Uout(max+),В |
|
1 |
100 |
1 |
|
2 |
200 |
2 |
|
3 |
300 |
3 |
|
4 |
600 |
4 |
|
5 |
1200 |
5 |
|
6 |
2400 |
6 |
|
7 |
4800 |
7 |
|
8 |
9600 |
8 |
|
9 |
19200 |
1 |
|
10 |
38400 |
2 |
|
11 |
76800 |
3 |
|
12 |
115200 |
4 |
|
13 |
230400 |
5 |
|
14 |
460800 |
6 |
|
15 |
921600 |
7 |
|
|
|
|
Оценки на 3:
- Представление схемы по своему варианту и график сигнала в своем варианте с заданной частотой от одного ОУ с функцией генератора.
Оценки на 4:
- Дополнительно к оценке 3 по своему варианту график сигналов в своем варианте с заданной частотой и напряжением с двумя ОУ. 1 ОУ генератор, 2-й ОУ масштабный усилитель
Оценки на 5:
- Дополнительно к оценке 4 построить два графика спектра сигнала до ОУ-масштабного усилителя и после. Пояснить результаты.
Отчет по ПЗ должен содержать:
- Документ формата WORD c титульным листом с названием ПЗ темы и данными студента, группы, преподавателя.
- Листы по оформлению ПЗ. Вывод по работе. Что получено или нет.
- Файл проекта формата dsn и дополнительные файл если они необходимы по уровню ПЗ.
Контрольный вопросы из литературы 3.
Литература.
Автор - Шабронов Андрей Анатольевич тс. +7-913-905-8839 e_mail - shabronov@yandex.ru
ред.2025-3-25 Успехов и здоровья!
