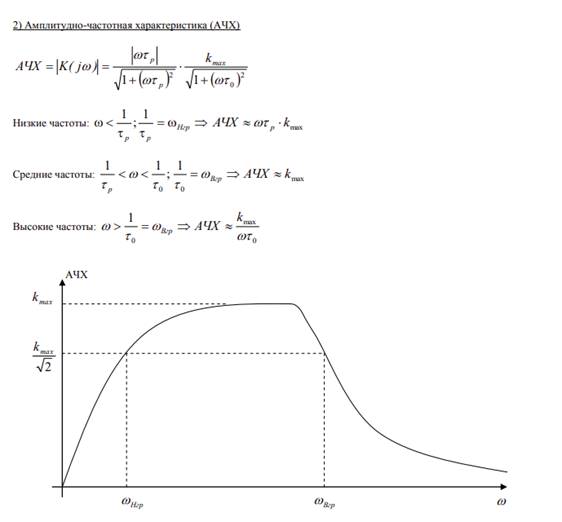

АЧХ- амплитудно-частотная характеристика усилителей



Адрес документа:	http://90.189.213.191:4422/temp/sibguti_datchiki_all/5_elektronika/lek_5_ach_us/lek_5_ach_us.doc    инд: 2-128-1-6
Адрес документа2:	http://365k/
Примеры по теме	Адрес



Теоретические данные:

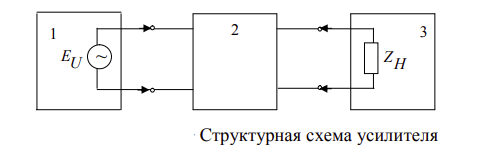

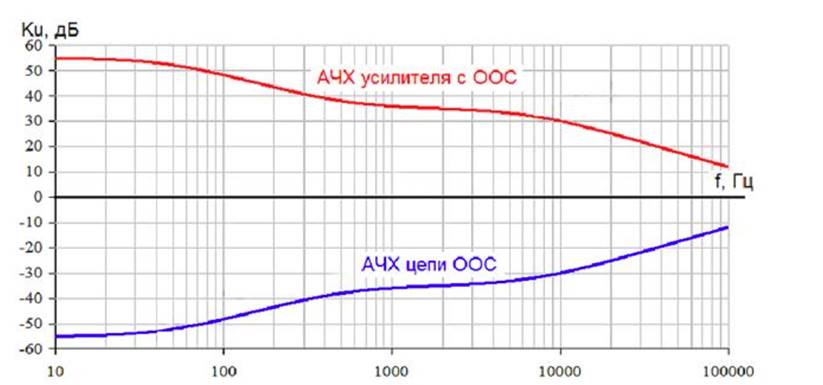

Влияние ООС на частотный диапазон усилителя









Практическое задание:

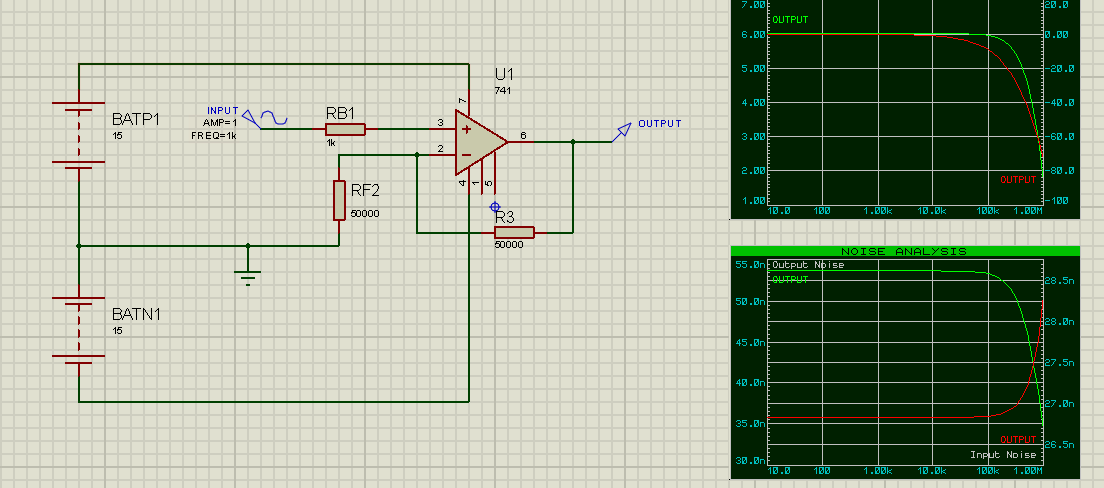

1.      Включить схему усилителя 741 в программе Proteus-7 файл 741noise.DSN

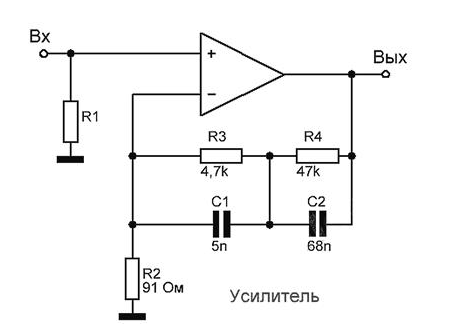

2.      Добавить в схему фильтр АЧХ,  представленную ниже.



 Установить свой вариант резисторов и конденсаторов согласно таблице(п1—15):



№ п.п.	R2	R3	R4	C1	C2	Примечание
1	91	4.9к	49к	5n	68n	1группа
2	91	5.1к	51к	5n	68n	1группа
3	91	6.8к	68к	5n	68n	1группа
4	91	9.1к	91к	5n	68n	1группа
5	91	15.0к	150к	5n	68n	1группа
6	101	4.9к	49к	5n	68n	2группа
7	101	5.1к	51к	5n	68n	2группа
8	101	6.8к	68к	5n	68n	2группа
9	101	9.1к	91к	5n	68n	2группа
10	101	15.0к	150к	5n	68n	2группа
11	91	4.9к	49к	7n	8n	3группа
12	91	5.1к	51к	7n	8n	3группа
13	91	6.8к	68к	7n	8n	3группа
14	91	9.1к	91к	7n	8n	3группа
15	91	15.0к	150к	7n	8n	3группа
16	0	11к	50к	5n	47n	Контроль



1.      Получить характеристику усилителя в модели Proteus-7  и оформить отчет .



Оценки на 3:

• Представление схемы по своему варианту и график АЧХ



Оценки на 4:

• Дополнительно к оценке 3  второй вариант из следующей группы (например вар13 – вар3, вар4-вар9 )



Оценки на 5:

• Дополнительно к оценке 4  построить АЧХ по п.п 16 и пояснить результаты.







Отчет по ПЗ должен содержать:

• Документ формата WORD c титульным листом с названием ПЗ темы и данными студента, группы, преподавателя.
• Листы по оформлению ПЗ. Вывод по работе. Что получено или нет.
• Файл проекта формата dsn и дополнительные файл если они необходимы по уровню ПЗ.





Контрольный вопросы из литературы 1.



Литература.

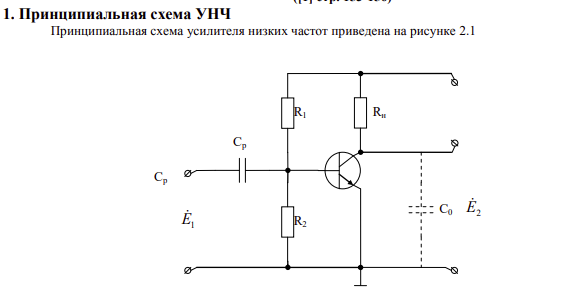

1. Основные характеристики УНЧ
2. Усилительные устройства
3. ПРОЕКТИРОВАНИЕ ШИРОКОПОЛОСНЫХ И ИМПУЛЬСНЫХ УСИЛИТЕЛЬНЫХ УСТРОЙСТВ

•

Автор - Шабронов Андрей Анатольевич   тс.  +7-913-905-8839     e_mail -  shabronov@yandex.ru

ред.2025-3-12       Успехов и здоровья!
