Усилители
на БТ.
Принцип
работы.
Характеристики
и параметры.
|
Адрес документа: |
http://90.189.213.191:4422/temp/sibguti_datchiki_all/5_elektronika/lek_4_us_bt/lek_4_us_bt.doc инд: 2-128-1-5 |
|
Адрес документа2: |
|
|
Примеры по теме |
Пример усилителя с 100% обратной связью – мультивибратор

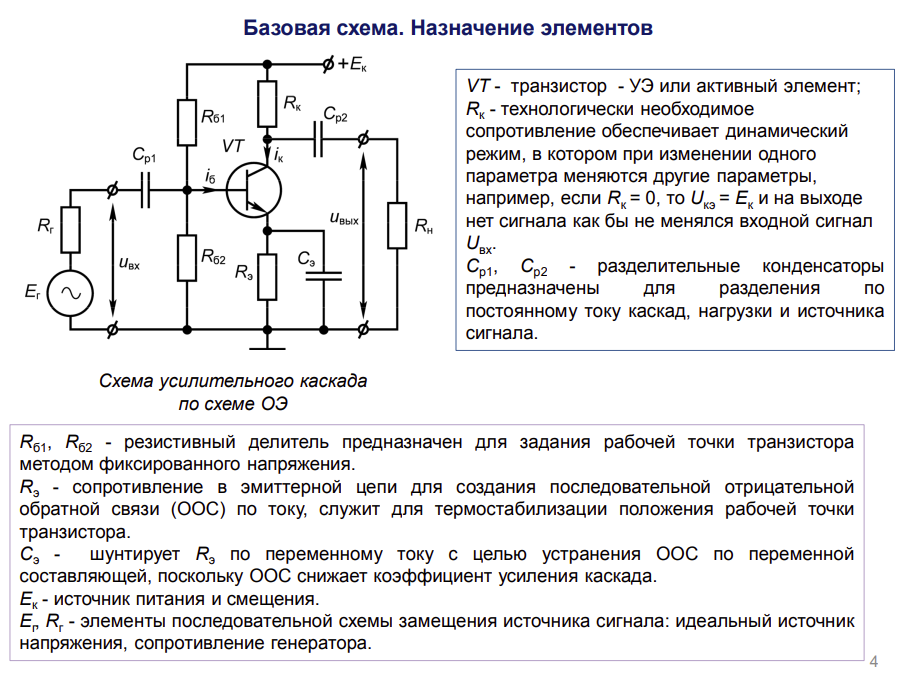

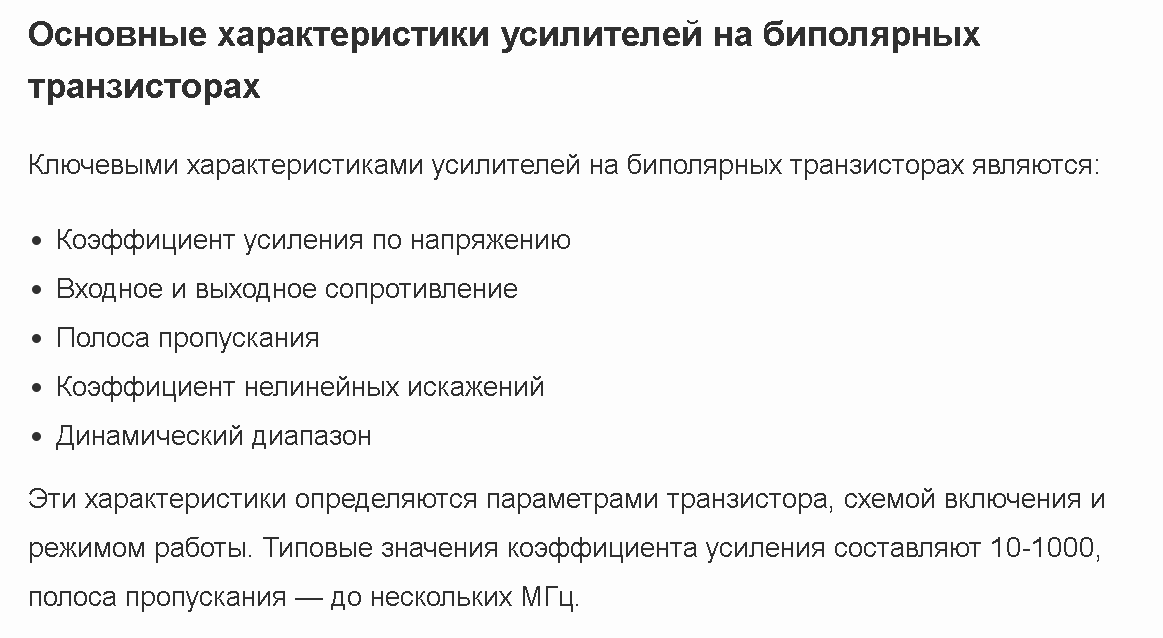

Основные параметры усилителей

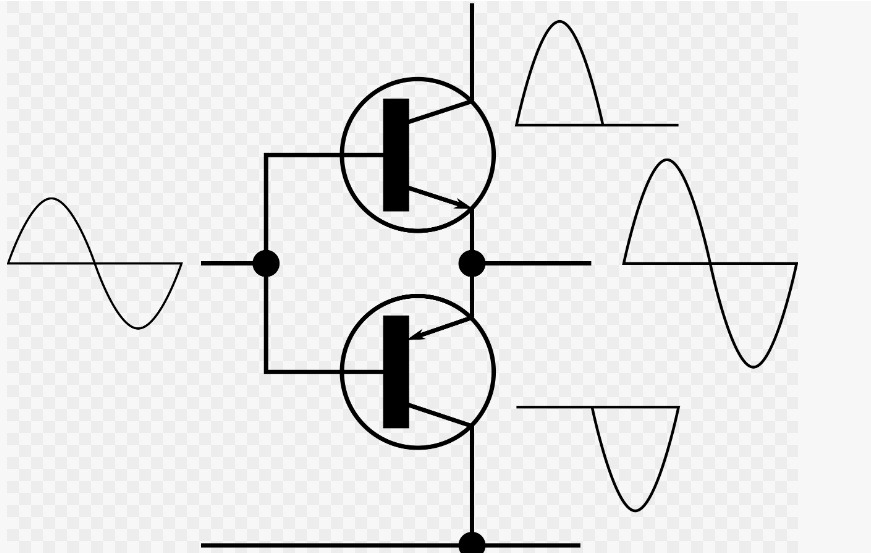

Варианты усилителей с комплиментарным каскадом.

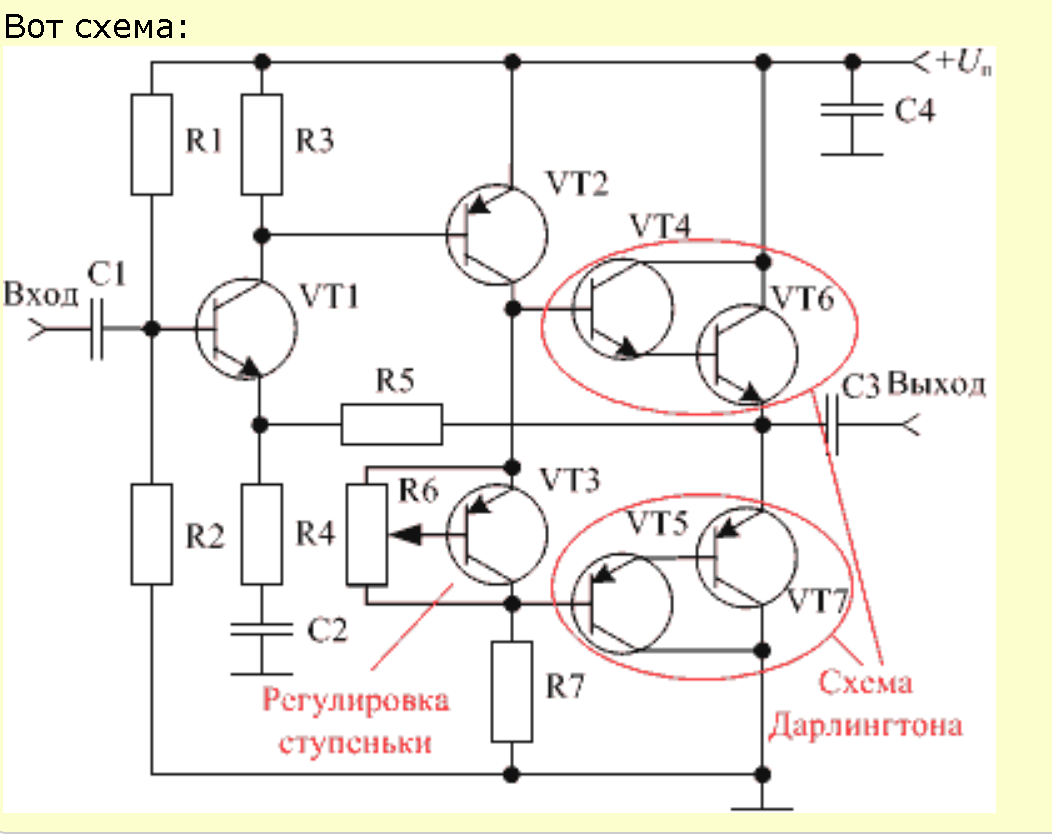

Форум по расчету этой схемы
Контрольный вопросы:

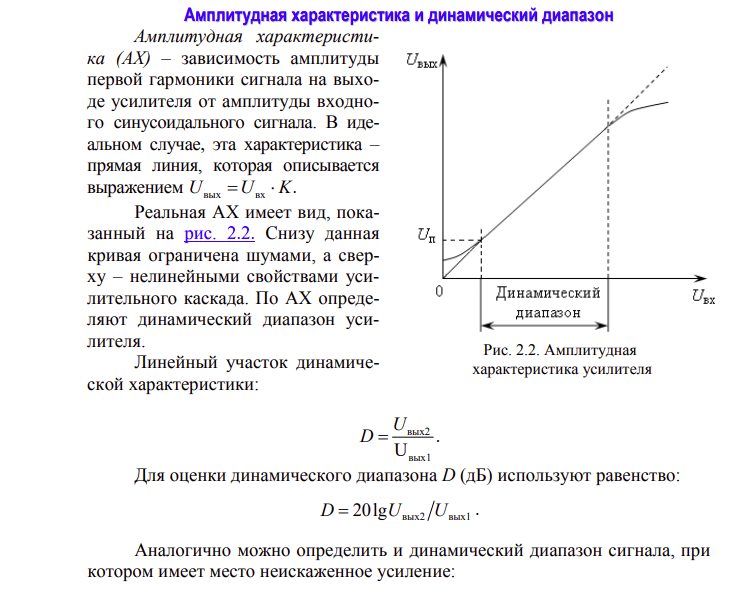

Определить коэффициент усиления схемы и динамический диапазон

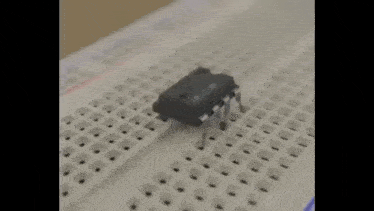

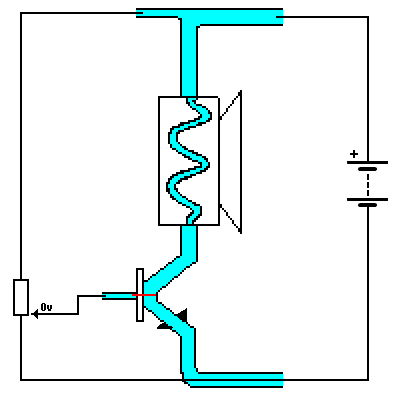

На анимации указать
- элементы аналоговой техники;
- элементы цифровой техники;
- элементы показывающие усиление
Выбор элемента обосновать. Т.е. что в элементе от аналоговой техник цифровой или от усилителей.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Литература.

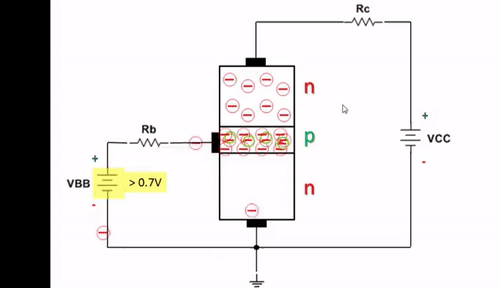

- Принцип действия усилительного каскада на биполярном транзисторе
- СХЕМОТЕХНИКА АНАЛОГОВЫХ ЭЛЕКТРОННЫХ УСТРОЙСТВ

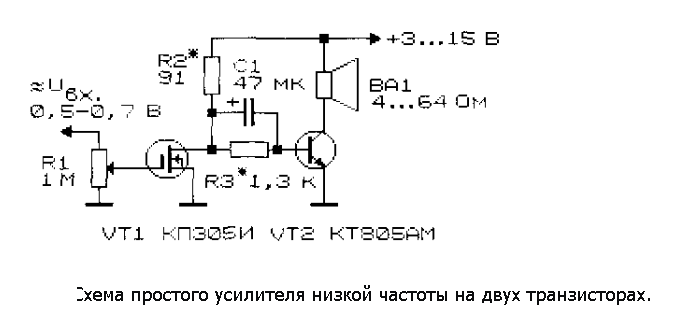

- Простейшие усилители низкой частоты
