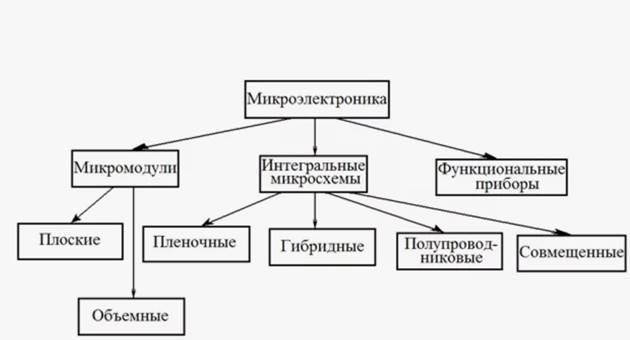

Классификация интегральных микросхем (ИМС)
может проводиться по следующим признакам:

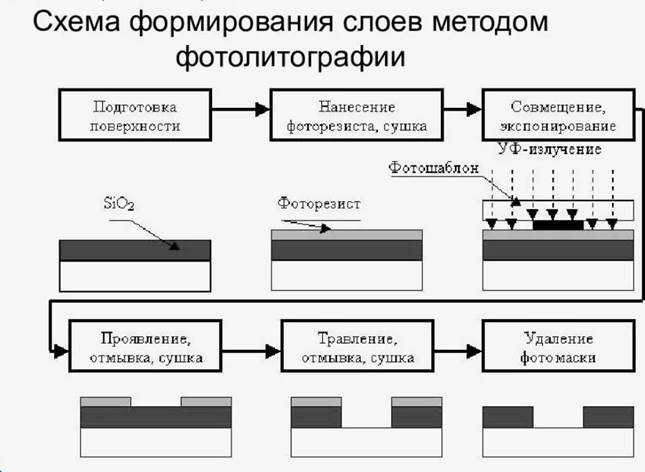

По технологии изготовления: 1
Плёночные. Все элементы выполнены в виде тонких плёнок, нанесённых на диэлектрическое основание (подложку). 1
Гибридные. Пассивные элементы выполнены по плёночной технологии, а активные — отдельные, навесные, бескорпусные. 1
Полупроводниковые. Все элементы «выращены» в кристалле полупроводника. 1
По способу преобразования и обработки информации: 1
Аналоговые. С непрерывной обработкой информации. 1
Цифровые. С дискретной обработкой информации. 1
По степени интеграции: 2
малая интегральная схема (МИС) — до 100 элементов в кристалле; 2
средняя интегральная схема (СИС) — до 1000 элементов в кристалле; 2
большая интегральная схема (БИС) — до 10 тыс. элементов в кристалле; 2
сверхбольшая интегральная схема (СБИС) — более 10 тыс. элементов в кристалле. 2
корпуса
Оборудование для производства микроэлектроники

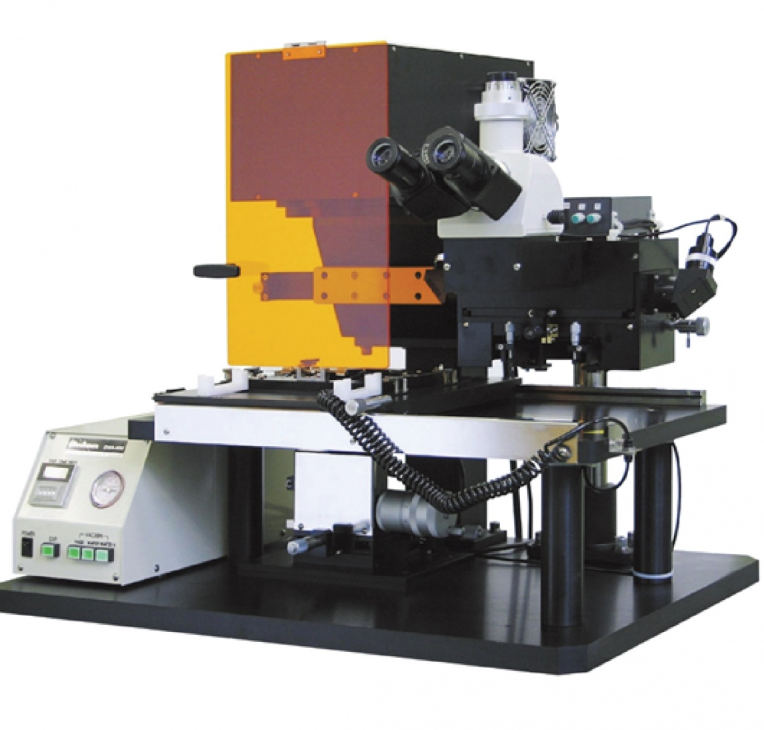

Ручная установка совмещения и экспонирования EMA-400
Практическое задание-1 – ПЗ1 Построение ВАХ транзистораа.
Используя файл проекта Transfer.DSN добавить свой транзистор вместо установленного по таблице вариантов и получить график зависимости напряжения и тока.
Шаг дискретности напряжения по исходному транзистору
Ниже на gif- рисунке показано подключение транзистора 2n1893
.
Таблица вариантов
|
№ вар. |
Тип и марка транзистора N-P-N |
|
1 |
2N2907 |
|
2 |
2N3019 |
|
3 |
2N3053 |
|
4 |
2N3055 |
|
5 |
2N3392 |
|
6 |
2N3415 |
|
7 |
2N3417 |
|
8 |
2N3702 |
|
9 |
2N3704 |
|
10 |
2N3771 |
|
11 |
2N3866 |
|
12 |
2N4427 |
|
13 |
2N5769 |
|
14 |
2N6545 |
|
15 |
2N706 |
Контрольные вопросы:
- Мощность коммутируемая транзистором. Чем ограничена для вашего варианта?

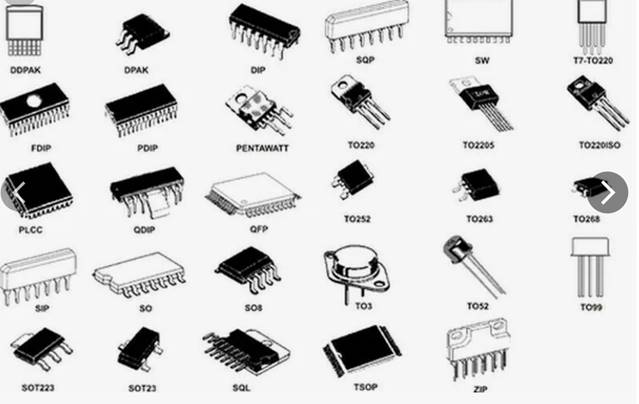

- Существующие типы корпусов транзисторов. Перечислить основные типы.
- Влияние внешней температуры на транзистор, что изменится в ВАХ-транзистора?
Внимание! Рекомендуется посмотреть правила оформления переписки по адресу.
Оценки на 3:
- Представление схемы по варианту задания своего транзистора.
- График ВАХ
Оценки на 4:
- Представление схемы с транзистором p-n-p структуры
- График ВАХ
Оценки на 5:
- Представление схемы с составным транзистором (схема Дарлингтона) n-p-n структуры.
- График ВАХ
Отчет по ПЗ должен содержать:
- Документ формата WORD c титульным листом с названием ПЗ темы и данными студента, группы, преподавателя.
- Листы по оформлению ПЗ. Вывод по работе. Что получено или нет.
- Файл проекта формата dsn и дополнительные файл если они необходимы по уровню ПЗ.
