Полевые транзисторы ¾ это усилительные и переключательные полупроводниковые приборы, ток в которых управляется электрическим полем и обусловлен дрейфовым движением основных носителей.

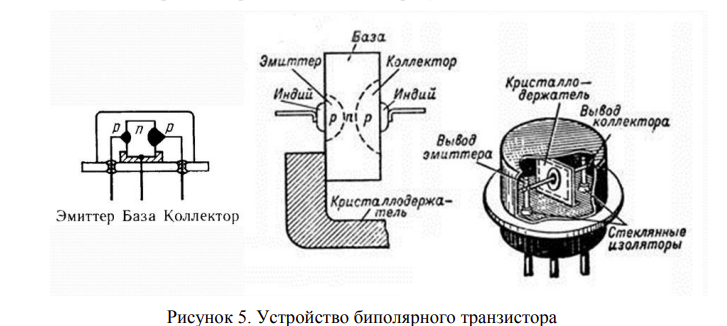

Биполярный транзистор - электронный полупроводниковый прибор, состоящий из трех слоев полупроводника с чередующимся типом электропроводности.
Классификация параметры и характеристики
Практическое задание-1 – ПЗ1 Построение ВАХ диода.
Используя файл проекта диода Pcvc04.DSN добавить вольтметр и получить таблицу зависимости напряжения и тока. Построить график зависимости.
Шаг дискретности напряжения 0.1 Вольта.
Ниже на gif- рисунке показано подключение вольтметра.
Контрольные вопросы:
- Если подключить диод Д7Ж последовательно с лампой накаливание в 220вольт 40 Ватт что будем наблюдать?
- Чем ограничивается максимальный ток в структуре МДП транзисторов?
- Привести пример =комплиментарных= (взаимо-обратных) структур ПТ и БТ.
Внимание! Рекомендуется посмотреть правила оформления переписки по адресу.
Оценки на 3:
- Представление схемы снятия ВАХ диода.
- Таблица и график ВАХ диода;
Оценки на 4:
- Представление схемы автоматического построения ВАХ диода виртуальном приборе по выбору (осцилограф, харктериограф)
- Представить скан осцилограммы ВАХ
Оценки на 5:
- Представление скан осцилограмм ВАХ диодов в автоматическом построении для двух разных типов диодов по выбору ( кремнивые, германиевые, шотки, арсенид-галиевые, свето-излучающие, лазерные)
Отчет по ПЗ должен содержать:
- Документ формата WORD c титульным листо,м с названием ПЗ темы и данными студента, группы, преподавателя.
- Листы по оформлению ПЗ. Вывод по работе. Что получено или нет.
- Файл проекта формата dsn и дополнительные файл если они необходимы по уровню ПЗ.
Литература.
