ЦИМС. Параметры, характеристики. Базовые логические элементы ДТЛ, ТТЛ и ТТЛШ. Принцип работы,характеристики, параметры. Практическая работа - генератор на цифровых элементах



Адрес документа:	http://90.189.213.191:4422/temp/sibguti_datchiki_all/5_elektronika/lek_11_impuls_ims/lek_11_impuls_ims.doc    инд: 2-128-1-11
Адрес документа2:	http://365k/
Примеры по теме	Адрес



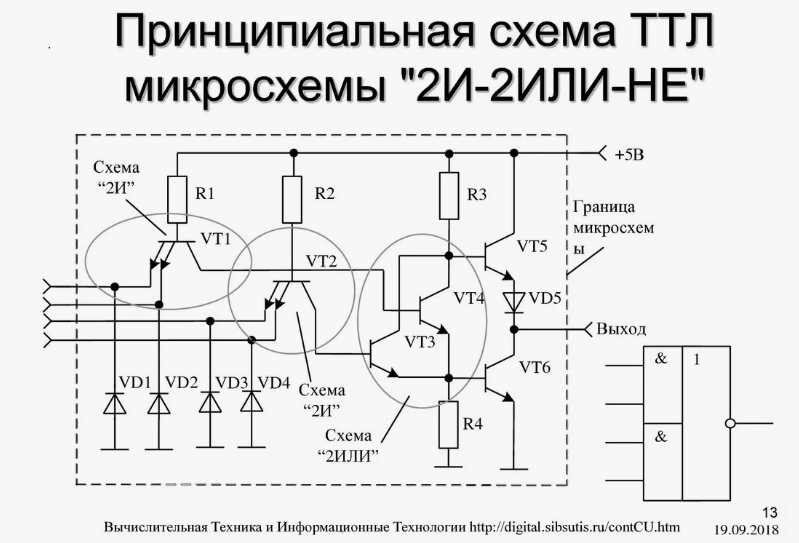

Теоретические данные:



Каких элементов не хватает?



Контрольный вопросы

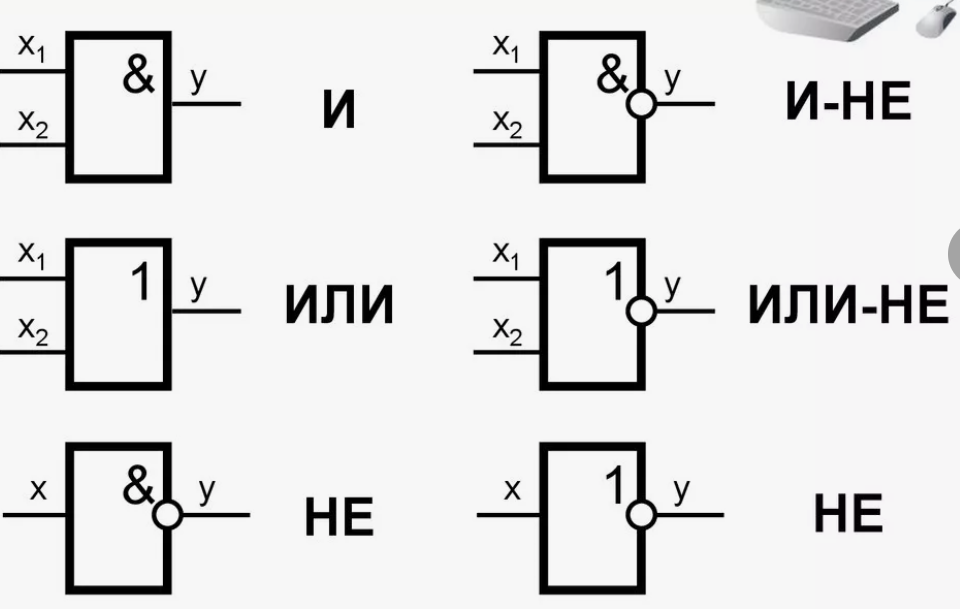

1. Перечислите основные базовые элементы логики.
2. Нарисовать таблицы истинности для основных базовых элементов, по выбору преподавателя.

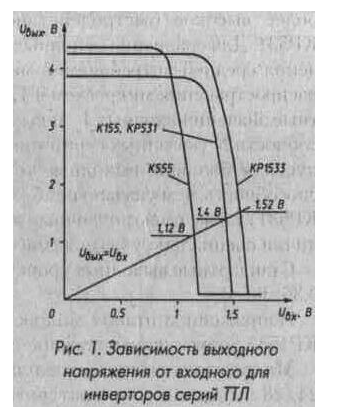

3. Дать характеристики  основными параметрами логических элементов:

·         - напряжение источника питания;

·         - уровни напряжений, соответствующие логическим нулю и единице;

·         - помехоустойчивость;

·         - потребляемая мощность;

·         - нагрузочная способность;

·         - быстродействие;

·         - энергия переключения.





Практическое задание

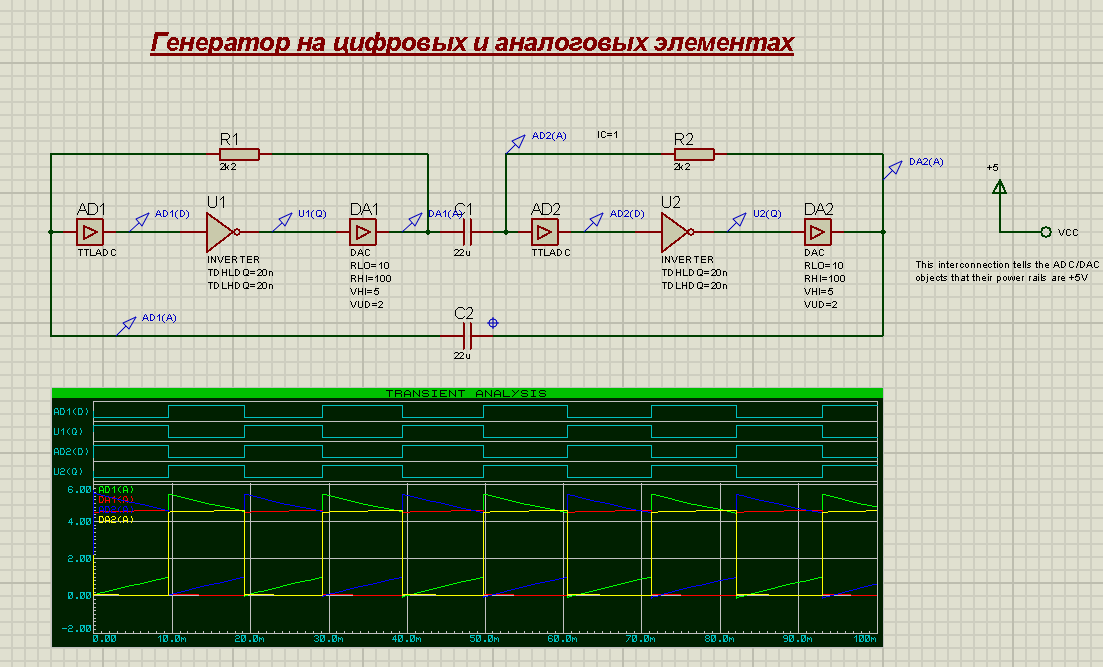

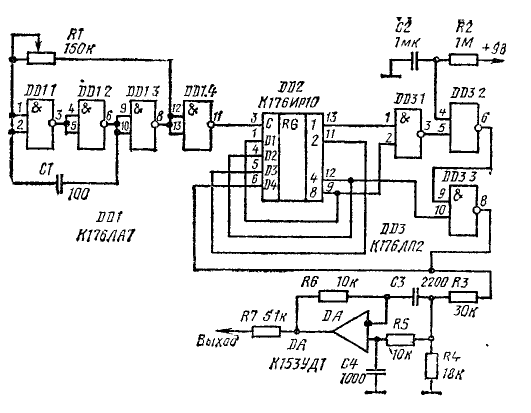

Использовать схему и проект прототипа Invosc_v1.dsn  схема ниже.



Собрать  схему  генератора сигналов на логических элементах разной функциональности, заданного периода и выходного напряжения с нагрузкой согласно таблице вариантов



Варианты  схемных решений (л1 л2)









Согласно таблице вариантов представить отчет, схему и приборы контроля. Требуемая точность  +-1% от периода и 5% для выходного напряжения.

Форма сигнала прямоугольная (меандр)



№ п.п.	Тип лог.функции	Период, мс	Rн, Ом	Uвых,В
1	НЕ	200	1000	5
2	2И-НЕ	100	1000	5
3	3И-НЕ	50	1000	5
4	2ИЛИ-НЕ	20	1000	5
5	3ИЛИ-НЕ	10	500	5
6	НЕ	15	500	4
7	2И-НЕ	30	500	4
8	3И-НЕ	60	500	4
9	2ИЛИ-НЕ	120	200	4
10	3ИЛИ-НЕ	240	200	4
11	НЕ	300	200	3
12	2И-НЕ	150	200	3
13	3И-НЕ	70	100	3
14	2ИЛИ-НЕ	30	100	3
15	3ИЛИ-НЕ	15	100	3





Отобразить уровни напряжения и периодичность сигнала осциллографом и аналоговым анализатором.

Так что бы были видны требуемые по варианту значения.



Оценки на 3:

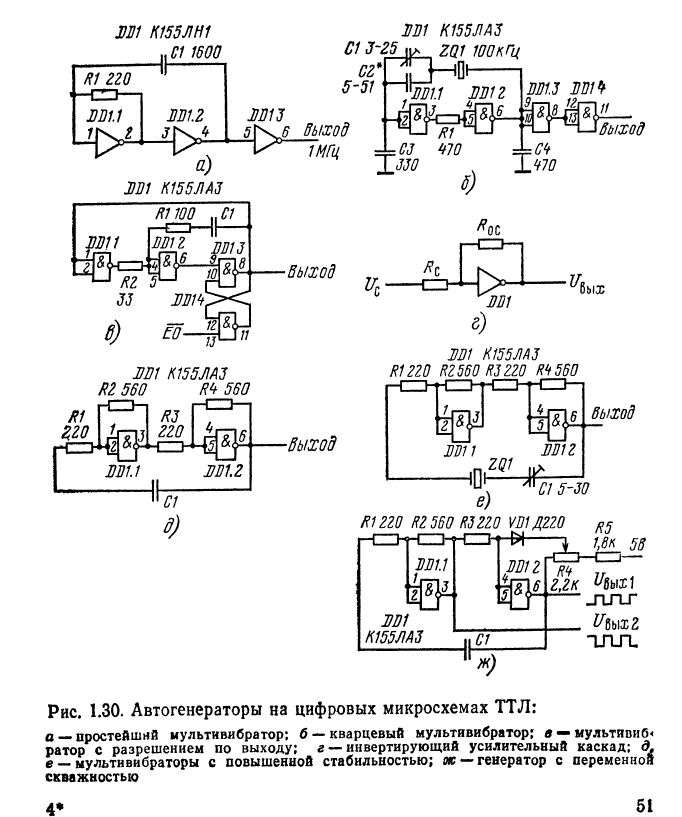

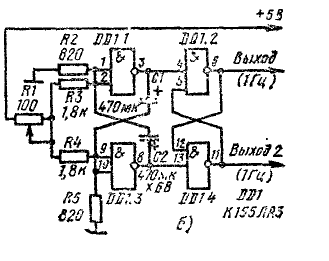

• Представление схемы по своему варианту    с данными и работающим проектом по прототипу «простейший мультивибратор рис130-а» в таблице.



Оценки на 4:

• Дополнительно к оценке 3  по своему варианту  изменить схему на любой другой прототип (не простейший) и добавить схему деления частоты на два. Отобразить два сигнала с указанными длительностями.



Оценки на 5:

• Дополнительно к оценке 4  сформировать  схему  из двух генераторов, где один генератор имеет частоту в два раза большую чем другой. Выходной сигнал двух генераторов сложить по функции «исключающее-или-НЕ». Пояснить результаты сложения сигналов двух генераторов на цифровом анализаторе.
• .



Отчет по ПЗ должен содержать:

• Документ формата WORD c титульным листом с названием ПЗ темы и данными студента, группы, преподавателя.
• Листы по оформлению ПЗ. Вывод по работе. Что получено или нет.
• Файл проекта формата dsn и дополнительные файл если они необходимы по уровню ПЗ.







Литература.

1. Горшков - Элементы радиоэлектронных устройств 1988г
2. Шило  Справочник по интегральным микросхема
3. методические указания по теме ЦИМС

•

Автор - Шабронов Андрей Анатольевич   тс.  +7-913-905-8839     e_mail -  shabronov@yandex.ru

ред.2025-5-1       Успехов и здоровья!
