Изучение свойств тиристора, ПЗ-1



Адрес документа:

http://90.189.213.191:4422/temp/sibguti_datchiki_all/4_prom_el/    инд: 2-128-1-т4

Адрес документа2:

http://365k/









Вопросы   темы:

-  моделирование ВАХ тиристора  в программе =PROTEUS(7-8)=  А1 (пример)





Задание:

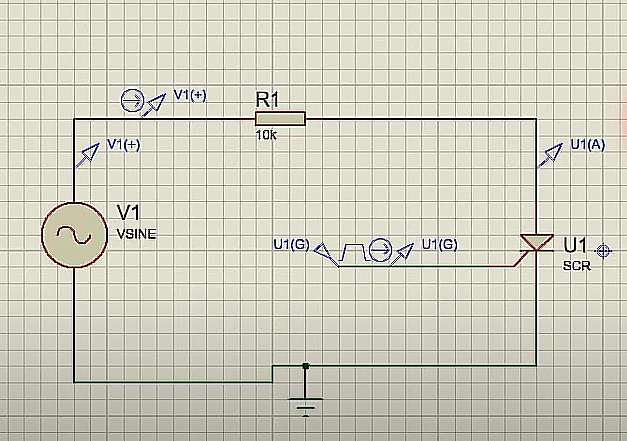

1.   Подготовить схему измерения







-  по таблице выбрать свой вариант  управляющих параметров ( значения напряжения и частоты ) и установить их в схеме. V1 для всех вариантов 12 Вольт 50 гц.

N п.п.

U1(G)

F(Гц)

1

0.5

100

2

1

200

3

1.5

500

4

2

1000

5

2.5

2000

6

3

100

7

3.5

200

8

4

500

9

4.5

1000

10

5

2000

11

5.5

4000

12

6

8000

13

0.5

16000

14

1

100

15

1.5

200

16

2

500

17

2.5

1000

18

3

2000

19

3.5

4000

20

4

8000

21

4.5

16000

22

5

100

23

5.5

200

24

6

500









- снять данные моделирования работы на аналоговый анализатор.

- представить данные в виде скана. Сделать вывод о  возможности (или не возможности) управления  тиристором  цепи V1-R1



Отчет должен содержать:

-       Word документ с титульным листом, заданием своего варианта. Показать на схеме. Сканы аналогового анализатора. Выводы.

-       Каталог с проектом схемы своего варианта ( все файлы проекта упаковать в архив-zip)





Электронные источники







Подготовил - Шабронов Андрей Анатольевич   тс.  +7-913-905-8839     e_mail -  shabronov@ngs.ru

ред.2023-9-19       Успехов и здоровья!
