Адаптер сопряжения на 16f676 для приема данных от ИП-8



Адрес документа:

http://90.189.213.191:4422/temp/marin_pi8/otladka_pi8/otllaka_pi8.doc    инд: 2-138-2-1

Каталог  программы

http://90.189.213.191:4422/temp/marin_pi8/otladka_pi8/test/

Содержание:

·         Назначение;

·         Принципиальная схема;

·         Программное обеспечение;

·         Конструкция;

·         Литература;

Назначение.

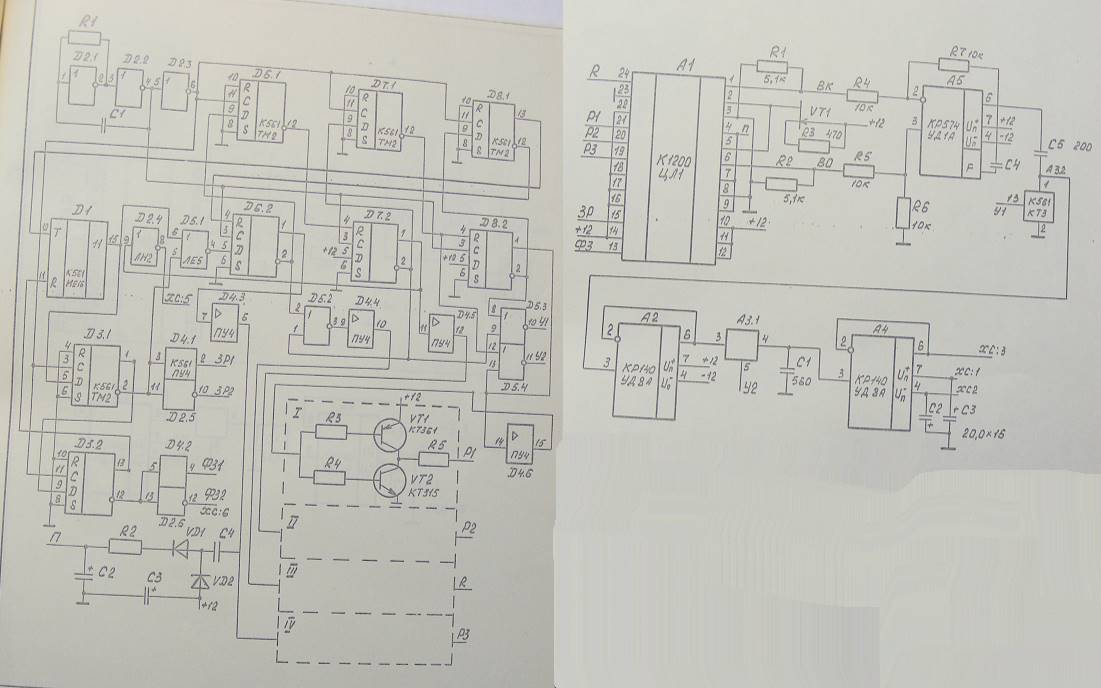

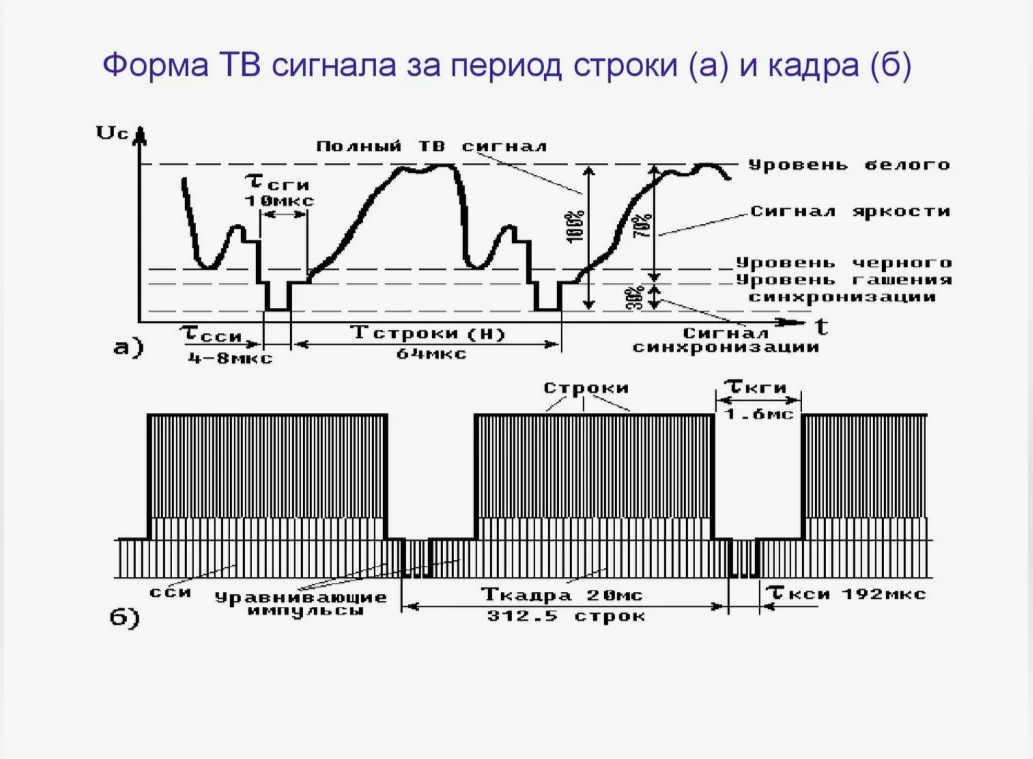

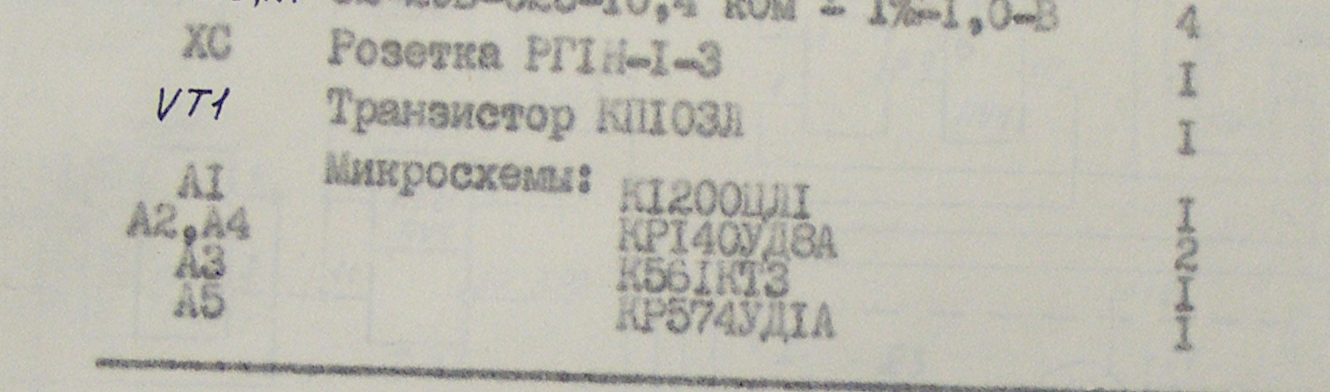

 К прибору ИП8, схема которого представлена выше, подключается адаптер сопряжения для передачи информации в ПК с операционной системой Windows. Адаптер согласует выходные уровни кадровых сигналов (КС), строчных сигналов (СС) и принимает видеосигнал в микроконтроллер (МК) 18F676.

С МК данные поступают на адаптер USB-UART и далее по интерфейсу USB принимаются в персональном компьютере (ПК).

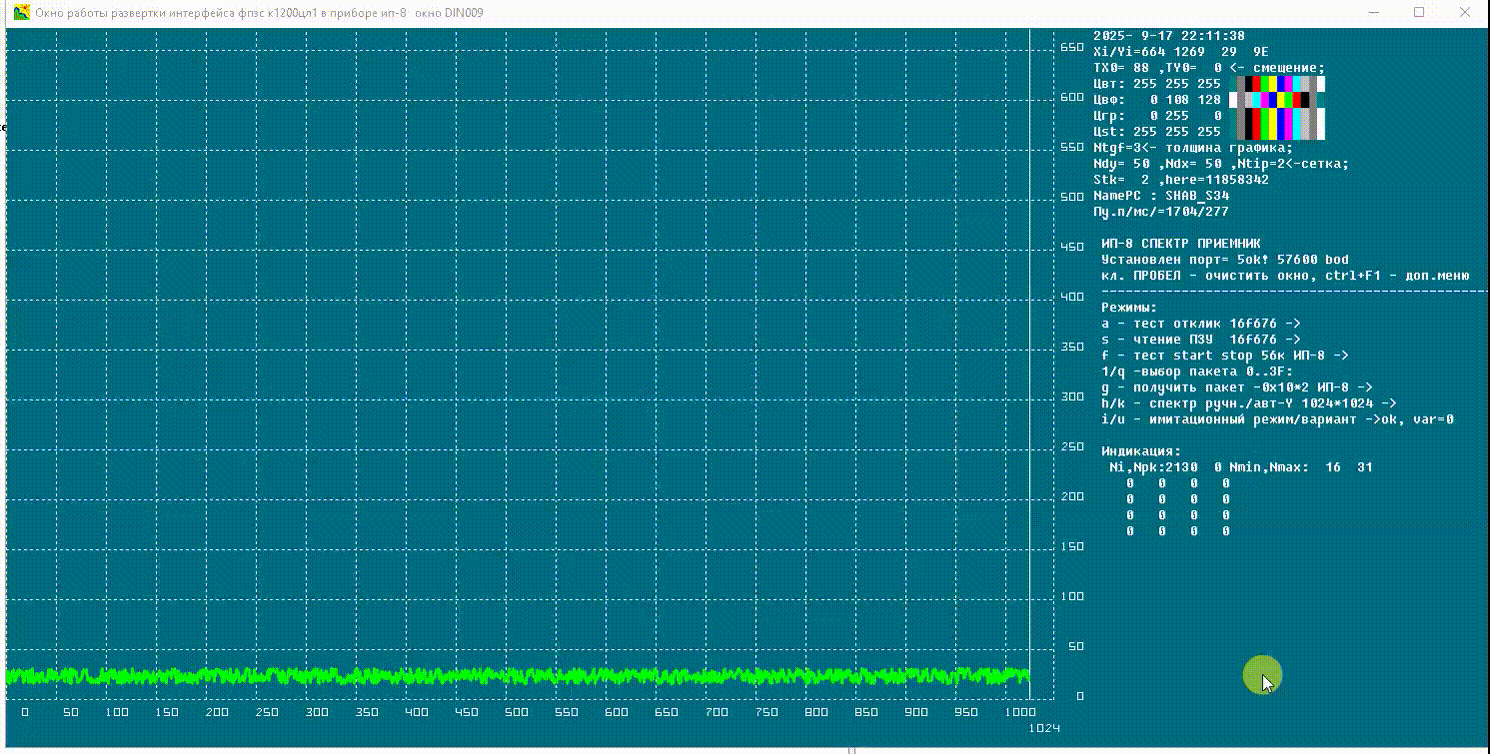

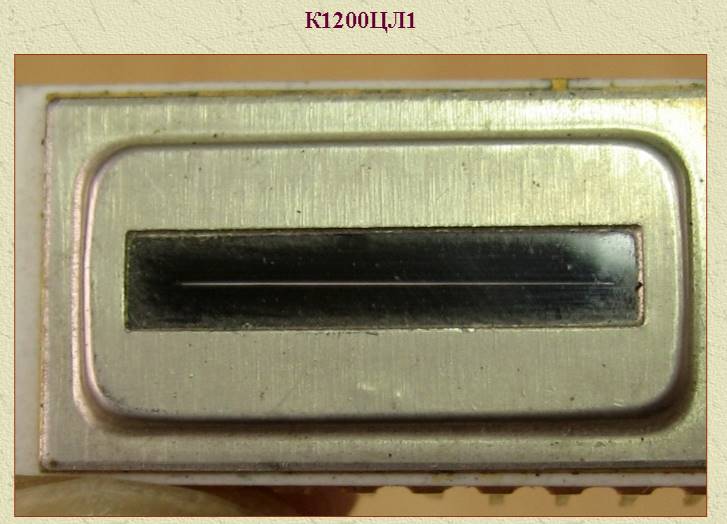

В ПК программное обеспечение «разворачивает» принимаемые данные в информационный кадр 1024*1024.  По одной оси (горизонтальной) определены точки пикселей 1200ЦЛ1 и по другой оси (вертикальной) уровни видео этих же точек пикселей. Таким образом, получается развертка изображения в один кадр. Вид окна экрана на ПК представлен на рисунке 1.

       Рисунок 1. Окно кадра обтображения развертки блока ИП-8



Отображение кадра в окне обновляется  0.4 раза в секунду. Дополнительно, все данные кадра записываются в отчетный файл с интервалом в 1-у секунду. Формат записи предназначен для открытия и отображения данных в Microsoft Office программой Excel.

Питание ИП-8 выполняется через порт USB, потребляемый ток всей схемы не превышает 350 миллиампер.

Данная конструкция выполнена с целью анализа существующей отечественной элементной базы и исследования возможности масс-спектрального анализа различных задач определения веществ по их спектру. Теория достаточно хорошо освещена, и поэтому есть возможность что то практически создать.





Принципиальная схема

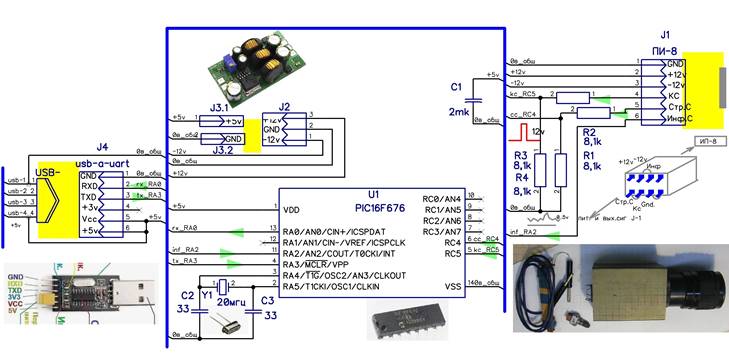

Схема выполнена по блочному принципу и представлена на рисунке 2. Представлены используемые блоки и компоненты.

Рисунок 2.  Принципиальная схема адаптера



Поясним основные элементы:

·         МК U1 (16F676)  включен в режиме работы от кварца с частотой 20 мгц. Конденсаторы С2,С3 выполняют функцию ограничения максимальной частоты.

·         Блок USB-UART  передает через вывод 3 TXТ на МК вывод4 RA3 cигналы управления от ПК. Ответ ПК получает через вывод 13 RA0, который приходит на вывод 2 блока USB-UART. Скорость обмена задана в 57.6 килобайт в секунду и определяется МК по старт-стопному интервалу.

·         Выходные сигналы КС и СС от ИП-8  поступают на МК через делители напряжения ½ что бы большим уровнем напряжения не повредить МК. Выходной уровень КС и СС составляет 9..10 Вольт.

·         Видеосигнал поступает непосредственно на вывод 11 RA2 МК, который установлен в режим АЦП. Другие выводы имеют режим цифрового определения уровня логических сигналов 0 и 1. Направление приема или передачи сигналов указаны зелеными уголками на схеме.

·         Питание ИП-8 обеспечивает преобразователь 5/12 вольт выполненный в блочном исполнении. Блок имеет два выходных напряжения питания +12 Вольт и -12 Вольт.

·         Питание МК получает через блок USB-UART. Для фильтрации импульсных помех установлен конденсатор С1.

Элементы схемы допускается заменить любыми аналогами, которые не меняют функций преобразований данных.

Принципиальная схема (архив zip, файл shema_pi8_16f676_v1_korpus.dch) подготовлена в редакторе DIP-TRACE и находится в каталоге dop_files [7] архива программы uart_ip8_v1.exe. Файлы извлекаются из программы при старте по клавише «4». Эта команда извлекает все составляющие программного обеспечения и сопутствующую документацию конструкции.





Программное обеспечение

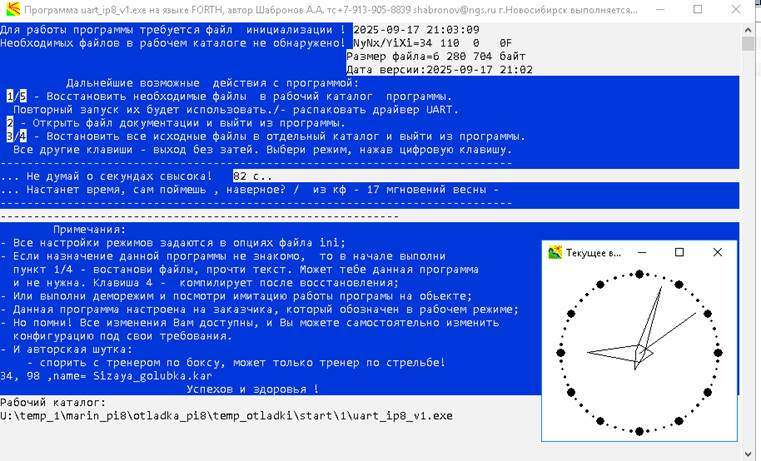

Программное обеспечение подготовлено на языке Forht [8], находится в одном файле uart_ip8_v1.exe   и содержит все составляющие для ее развития или текущей работы. Первоначальный запуск программы вызовет стартовое меню, на котором необходимо выбрать требуемый режим работы и для этого нажать цифровые клавиши на выбор из четырех: 1- восстановить ини-файл uart_ip8_v1.ini, 2- открыть файл помощи, 3- восстановить всю информацию для дальнейшей модернизации, 4- восстановить и скомпилировать новую программу. Старт программы показан на рисунке 3.

Рисунок 3.  Окно первого старта программы.

Программа в первом запуске без файла инициализации выполняется одну минуту, ждет нажатия клавиши и выполняет музыкальный фрагмент. Одновременно выполняется окно часов для наглядности и конкретности выбора. Если нажатия клавиши не было в течении минуты, то программа прекращает работу.

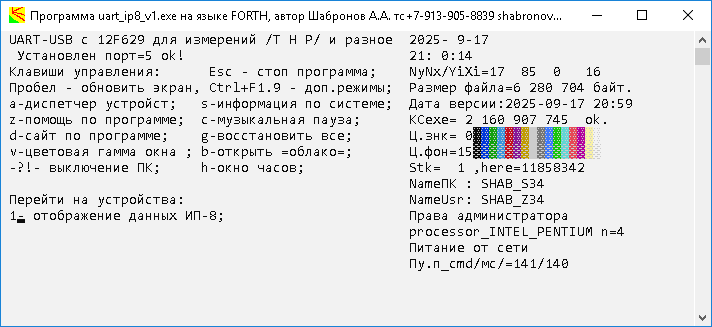

Запуск программы в каталоге с наличием файла инициализации выполняется по опциям данного файла. Это текстовый файл, и он доступен для редактирования. Программа подготовлена для вариантов отображения с МК:16F676.  Вариант режима работы  определяется в консоли, как показано на рисунке 4.

Рисунок 4. Окно консоли управления режимами программы.

Окно управляется цифровыми и буквенными клавишами латинского регистра, или нажатием левой кнопки «мышки» при выборе курсором. Управление «мышкой» доступно при включении режима в консоли.

При нажатии клавиши  цифры «1» открывается окно графического отображения данных ИП-8, как показано на gif-рисунке 5. Рисунок отображает последовательно:

Рисунок 5. Окно отображения данных ИП-8 (формат gif) .

Зоны отображения на окне перетаскиваются при нажатии на левый верхний угол левой кнопкой «мышки». Затем нажать правую кнопку «мышки» для фиксации на новом месте отображения. Размещение зон  показано на рисунке-6  в формате gif . Определено три зоны отображения: - графическая зона; - данные по размещению и настройки цветности; - режимы ИП-8. Для графической зоны предусмотренно «перемещение» за нижний правый угол, который подсвечивается при наведении на него курсора «мышки».

Рисунок 6. Размещение зон отображения на окне данных ИП-8 (формат gif) .

В каталоге forth_assmb_pik12 находятся файлы на языке forth-ассемблер программы работы МК. При компиляции общей программы они также компилируются и формируют в каталоге uart_16F676_ip8_v1     файлы HEХ-кодов для записи в МК. Файлы для МК имеют расширение hex и записываются в МК любым доступным программатором.

Работа с МК построена на структуре AT-команд.

Например передача команды из следующих четырех байт:

«AT» (2 байта),  x08 – третий байт, код для пи-8   т.е. с ним работа , x31 – четвертый байт. Это запрос на количество СС

 Ответ  два байта x04 x00   т.е. число в hex-системе счисления равно 400, а в десятичной системе равно 1024 строчных импульса подсчитано.

Другие АТ-команды подробно приведены в файле uart_16F676_ip8_v1.f так, что доступно программировать и на других языках при обращении к МК.

Скорость обращения к МК выбрана в  57600 бод в стандарте 8N1.

Программирования на Форте и на Форт-ассемблере выходят за рамки данной темы, но доступно ознакомиться в [8,10]



Конструкция

Монтаж схемы выполнен на отладочной монтажной плате пайкой. Микросхема МК включается через переходную колодку DIP-14.  На рисунке 7 представлено фото монтажной платы с установкой в ИП-8 и с подключением к ноутбуку с отображением данных на экране.

 Рисунок 7  Вид адаптера с ИП-8 в сборе

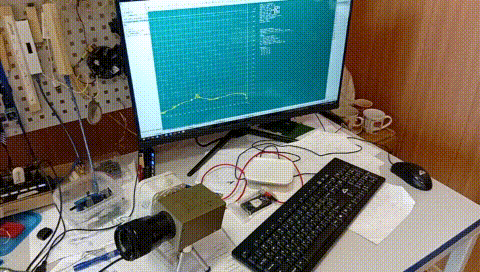

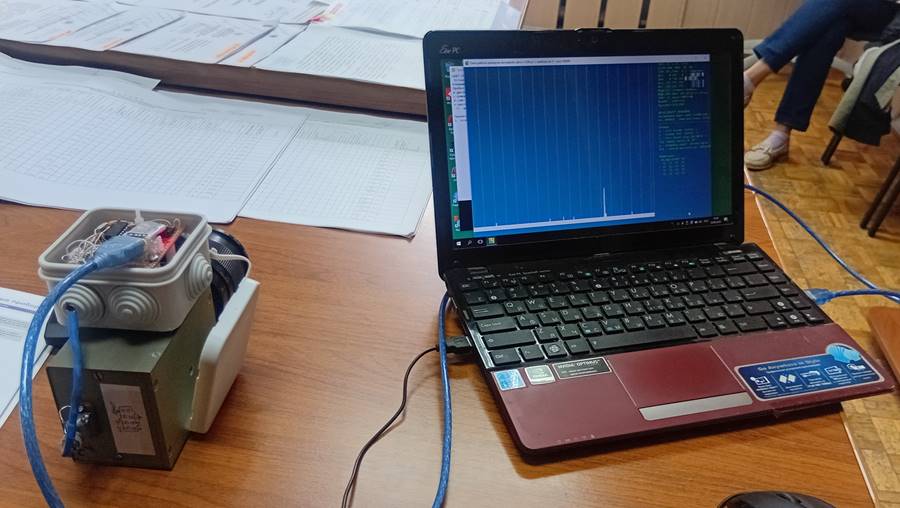

На рисунке 8 представлен gif рисунок работающего ИП-8 с ПК и отображение построение развертки данных при разных уровнях засветки (рукой закрывается объектив).



Рисунок 8.  Размещение ИП-8 с ПК  и простейшая проверка функционирования.

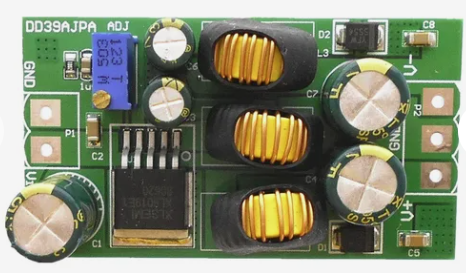

Блок питания 5/12 вольт расположен под монтажной платой и крепится на винтовых втулках. Адрес приобретения в [9].

 Вся схема смонтирована в стандартной монтажной коробке 80*80*44 миллиметра. Подключение разъема USB дополнительно зафиксировано тепловым пистолетом и соответствующим полиэтиленовым составом. Конструкция не критичная для модификаций.





Литература



1.     Реферат по микросхемам 1200ЦЛ1 referat1.pdf

2.     Краткое описание назначения серии 1200:  http://www.155la3.ru/k1200.htm

3.     Где купить 1200ЦЛ1 https://www.rlocman.ru/comp/shop.html?q=К1200ЦЛ1

4.     Примеры использования МК 18F676: https://www.kondratev-v.ru/termometry-termostaty/cifrovoj-termoregulyator-dlya-vodonagrevatelya.html

5.     Описание 18F676: https://static.chipdip.ru/lib/204/DOC000204390.pdf

6.     Оптические датчики  https://kipia.ru/catalog/oborudovanie/sredstva-avtomatizatsii/datchiki/?yclid=15539078988053610495

7.     Каталог программы:  http://90.189.213.191:4422/temp/marin_pi8/otladka_pi8/test/

8.     Описание  языка Форт spf4.exe, автор  версии А.Черезов http://www.forth.org.ru/

9.     Блок питания 5/12 Вольт https://aliexpress.ru/item/1005006135671578.html?sku_id=12000035917934990

10.  Лекция по программированию на Forth http://90.189.213.191:4422/temp/gr_mi38_37_mp5_sh/
