Генератор меандра 5 миллисекунд на микроконтроллере 12f629





Адрес документа:	http://90.189.213.191:4422/temp/12f629_5mc_out/12f629_5mc_out.doc       инд: 2-136-1
Каталог  программы на Т=5мс	http://90.189.213.191:4422/temp/12f629_5mc_out/test/                               инд: 2-136-2
Каталог программы на Т=200мс	http://90.189.213.191:4422/temp/12f629_5mc_out/test/200ms/                  инд: 2-136-3
Автомобильный распределитель	http://90.189.213.191:4422/temp/12f629_5mc_out/raspredel_v1/               инд: 2-136-4





Назначение:

• Представлена схема и программа генерации меандра с уровнем ТТЛ на микроконтроллере 12f629;
• Для индикации работы один из выводов предназначен для подключения светодиода-индикатора. Если этот диод с периодом 1-2 секунды мигает, значит контроллер работает и на выводах 6 – 7 выдается сигнала меандра с периодом в 5 миллисекунд;
• Программа для «заливки» в формате hex-файла подготавливается представленной программой    uart_1wire_v1gen.exe, которая находится в каталоге программ.  Для получения hex-файла выполните данную программу с опцией «4» в командной строке или нажмите =4= при старте.  Это режим =извлечения содержимого и создания нового варианта=.
• Выполнение программы предназначено для работы с адаптером uart-1wire и ее описание представлено по адресу.
• В папке \test_monsys_exe\gen_5mc_12f629_v1\ находятся hex –файлы. Ими программируют микроконтроллер что бы получился из =мощного= универсального изделия специальный генератор;
• В файле \test_monsys_exe\forth_assmb_pik12\gen_5mc_12f629_v1.f представлен текст программы генератора;
• В архиве \test_monsys_exe\dop_files\gen_5mc_12f629_v1.zip  находится схема подключения в формате редактора Dip-Trace
• Программа подготовлена на языке Forth и доступна всем желающим;
• Тема =автомобильный распределитель= возникла в связи заменой некоторых автомобильных узлов, где можно воспользоваться данным генератором.

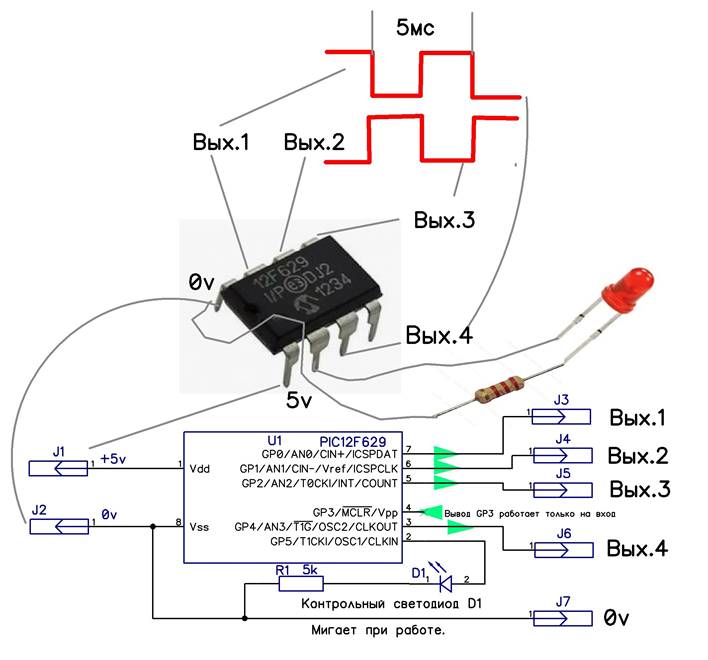

Схема выводов генератора на МК 12f629 представлена ниже:



Литература по теме:

• ЛР-5. Интерфейс старт-стопный. Последовательность создания программы для микроконтроллера 12f629
• Описание МК 12F629 https://chiptuner.ru/download/datasheet/pic12f629.pdf
• Купить МК 12F629  на Алиэкспрес
• Пример реализации форт-ассемблера.
• Язык Forth
• ЛР-7. Редактор языка, компиляция примеры программ на Forth



Успехов и здоровья!

Автор Шабронов Андрей Анатольевич тс +7-913-905-8839 shabronov@ngs.ru



Ред. 2025-10-06  - использование данного генератора для отладки других схем
