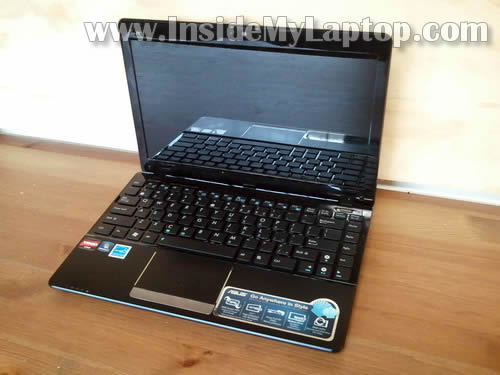

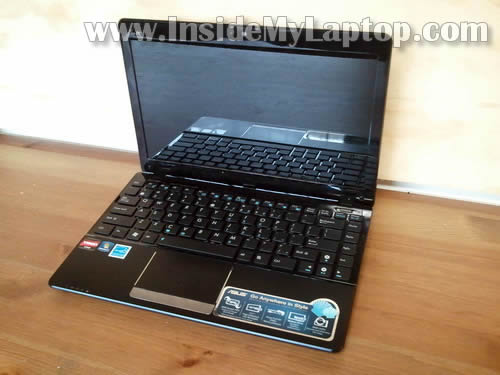

Разбираем ноутбук Asus Eee PC 1215B

Эта статья не является руководством к действию. Вся ответственность за сбор и разбор вашего устройства лежит на вас. Помните: после разбора устройства вы лишитесь гарантии производителя.

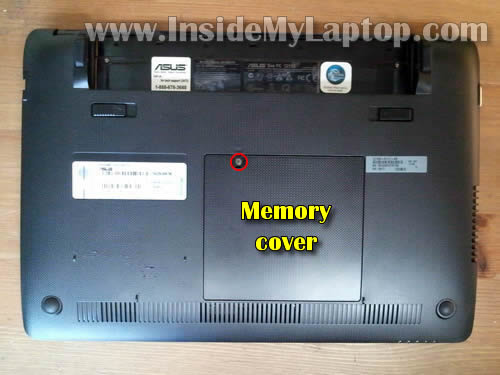

Выкрутите винт, который крепит крышку отсека модулей памяти.
Снимите крышку.

Инструмент, защитные пленки и запчасти, кстати, можно купить тут: http://www.sotmarket.ru/category/instrumenty_dlya_telefonov.html?ref=42017 (откроется в новом окне).



В отсеке находятся два модуля памяти.

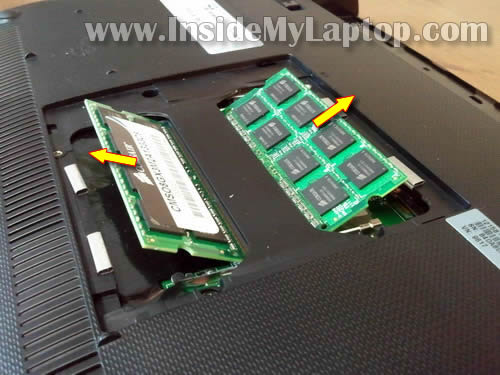

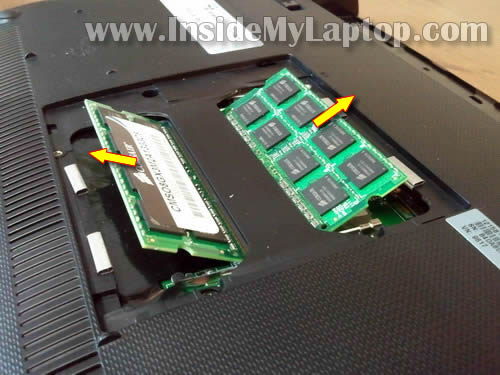

Чтобы извлечь их из отсека, необходимо раздвинуть защелки, расположенные по бокам слота для модуля памяти. Модуль памяти выходит из слота под углом 30 градусов. Теперь можно просто извлечь модуль памяти из отсека.
В ноутбуках Asus Eee 1215B PC используется память DDR3.
ПРИМЕЧАНИЕ. У одного из моих клиентов в ноутбуке установлено два модуля памяти емкостью по 4 ГБ.

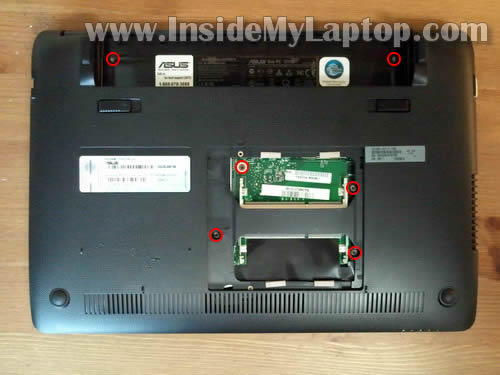

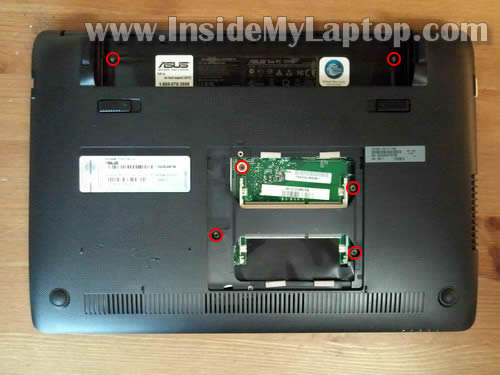

Выкрутите шесть винтов, крепящих клавиатуру и упор для рук.

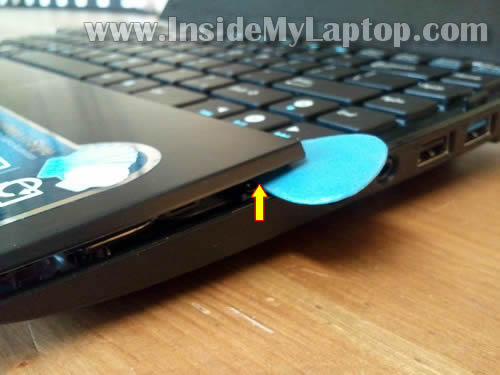

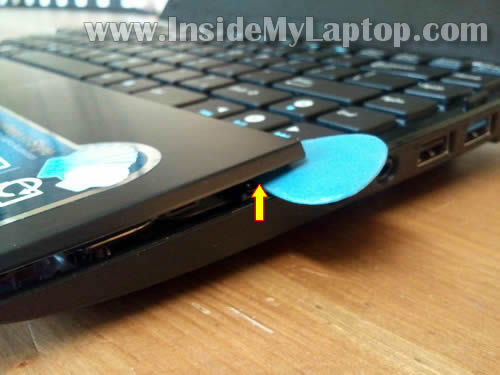

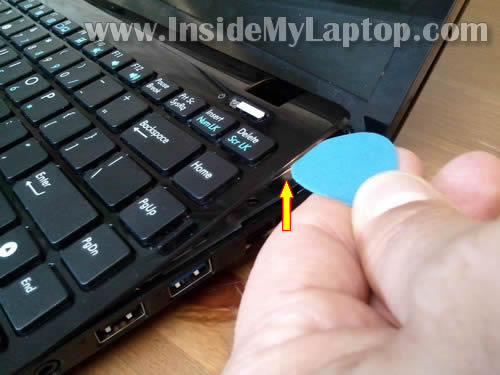

Аккуратно, с помощью кусочка мягкого пластика (например, гитарный медиатор) отделите упор для рук от корпуса ноутбука.
Далее снимайте упор руками.
Упор для рук крепится на нескольких скрытых защелках. Чтобы открыть эти защелки, необходимо немного покачивать упор.
Немного приподнимите упор для рук и сдвиньте его по направлению к дисплею, чтобы открыть скрытые защелки. Подробные пояснения приведены в комментарии 9.

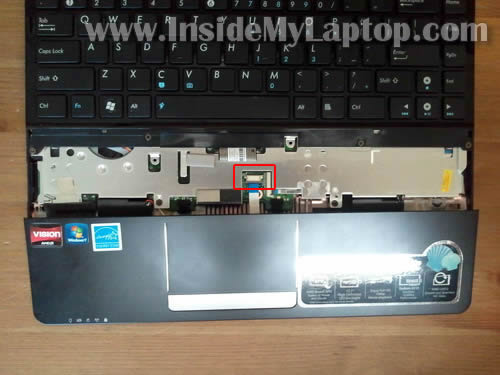

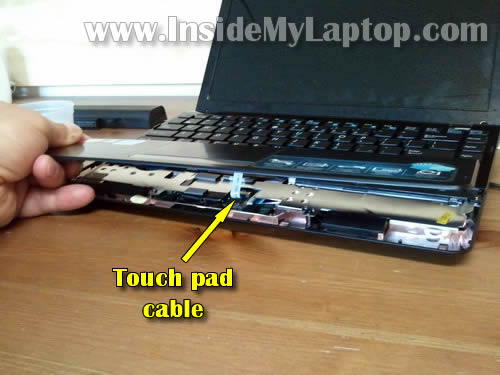

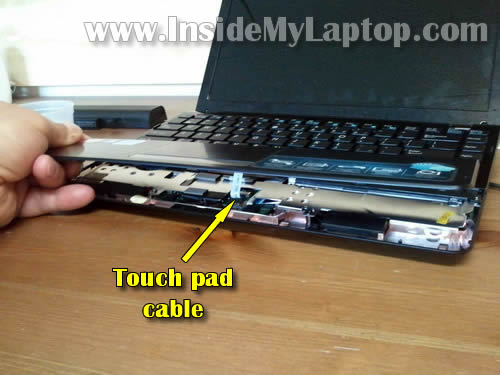

Не приподнимайте слишком высоко упор для рук над корпусом ноутбука, так как сенсорная панель по-прежнему подсоединена к материнской плате.

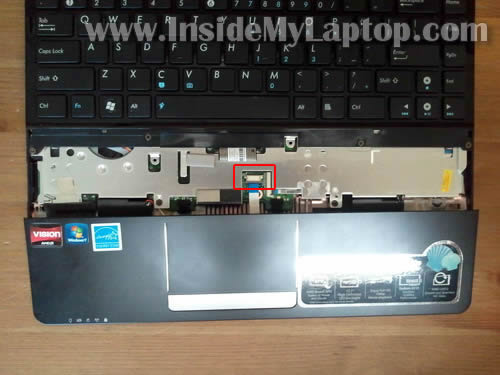

Сначала необходимо открыть защелку разъема и отсоединить кабель сенсорной панели.



Отделите упор для рук от клавиатуры, чтобы можно было добраться до разъема.

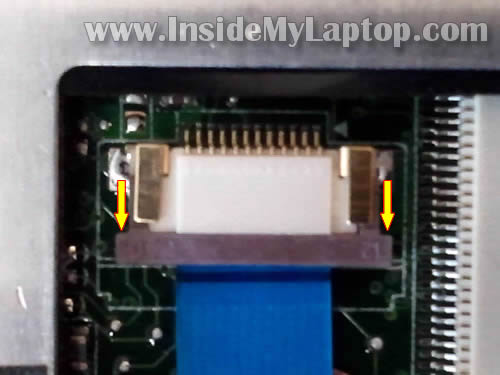

Чтобы открыть защелки разъема, нужно сместить коричневый язычок примерно на 2 мм в указанном направлении.
НЕ смещайте язычок с основания разъема. Коричневый язычок должен оставаться на основании разъема.

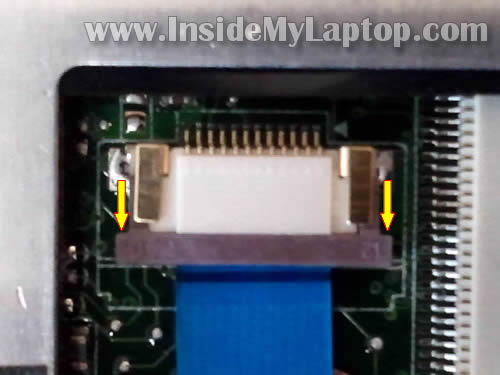

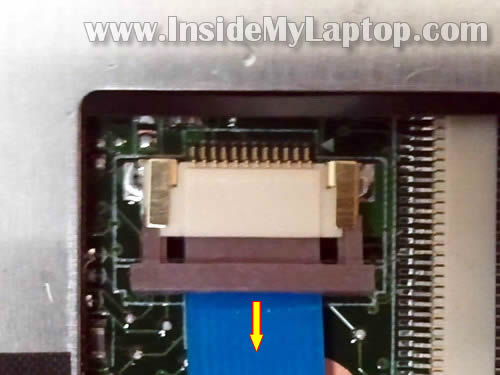

На следующем рисунке показан разъем с закрытой защелкой. Как видно, коричневый язычок находится на основании.

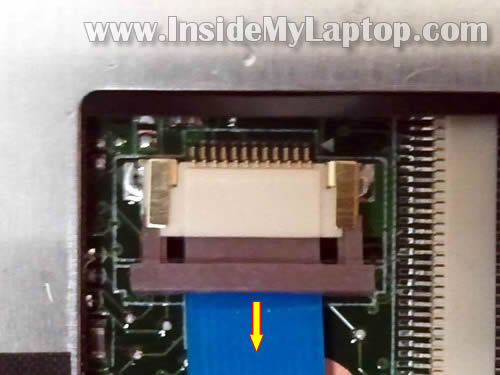

Теперь можно отсоединить кабель сенсорной панели от разъема.

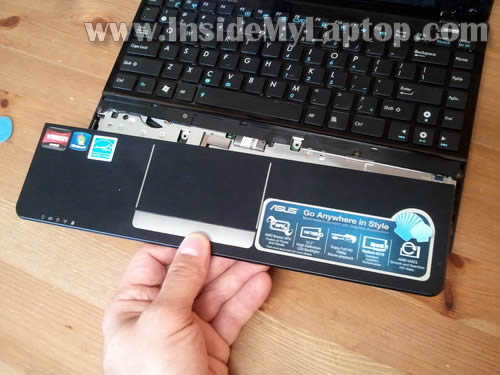

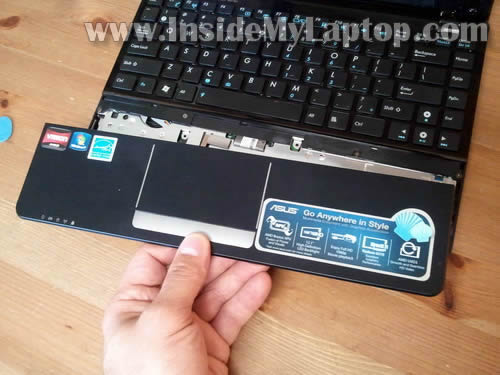

Снимите упор для рук.

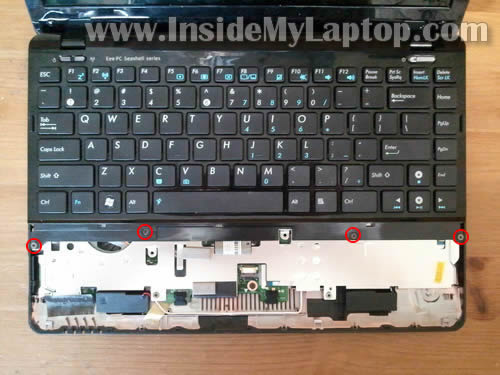

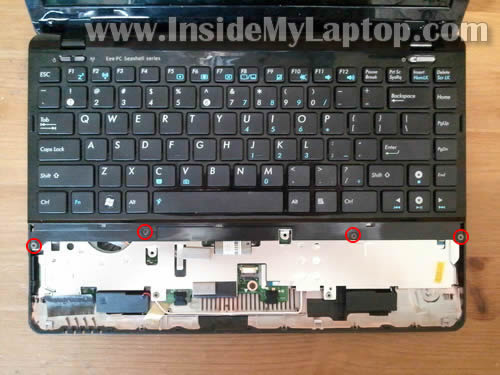

Выкрутите четыре винта, которые крепят клавиатуру.

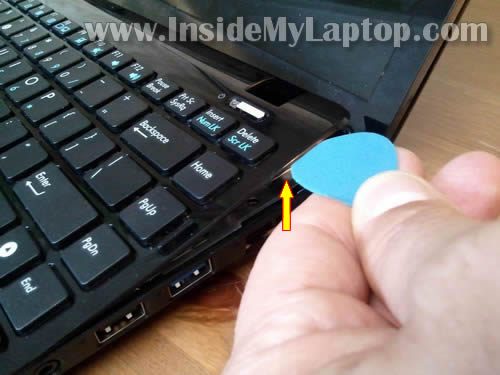

Начинайте отделять клавиатуру от основания ноутбука. Для этого можно использовать гитарный медиатор.

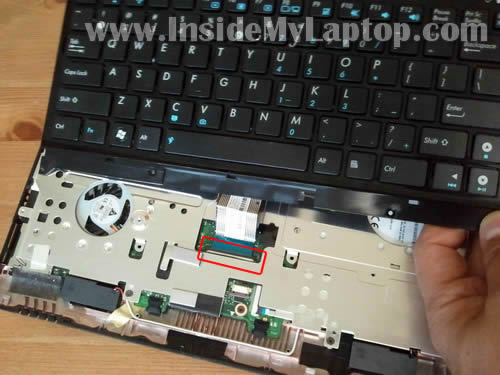

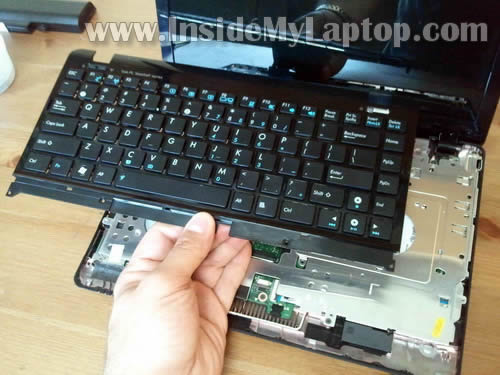

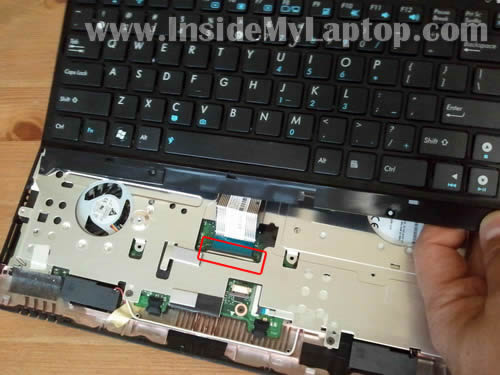

Аккуратно приподнимите клавиатуру и сместите ее по направлению к ЖК-дисплею, чтобы открыть доступ к разъему кабеля клавиатуры.

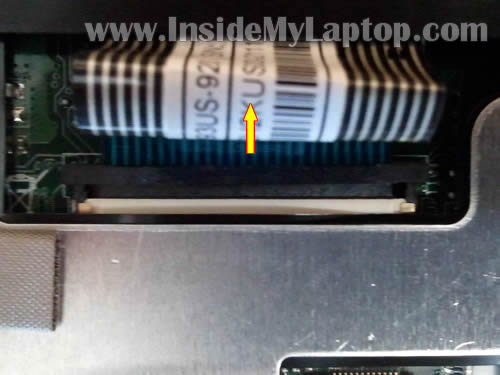

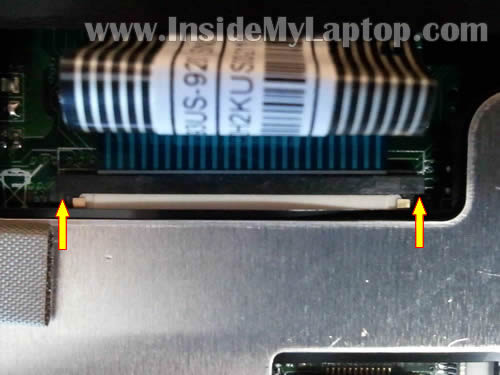

Необходимо открыть защелку разъему и отсоединить кабель клавиатуры.



Чтобы открыть защелку разъема клавиатуры, используйте такой же метод, как и для кабеля сенсорной панели.

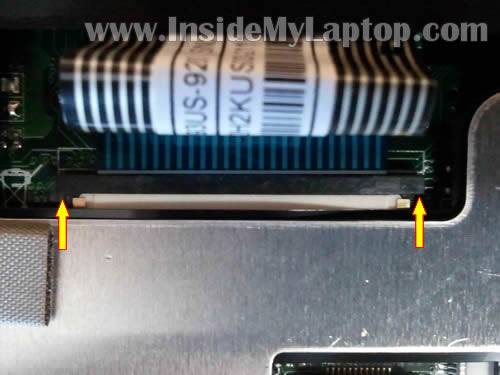

На следующем рисунке показан разъем с закрытой защелкой.

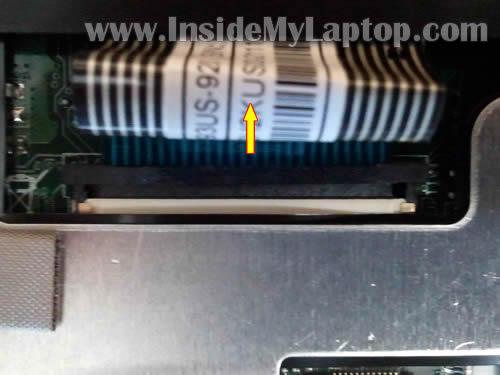

Теперь можно отсоединить кабель от разъема.

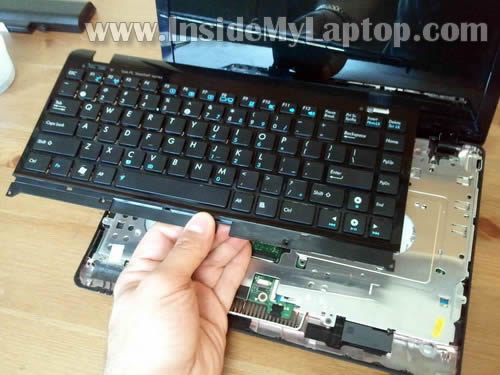

Снимите клавиатуру.

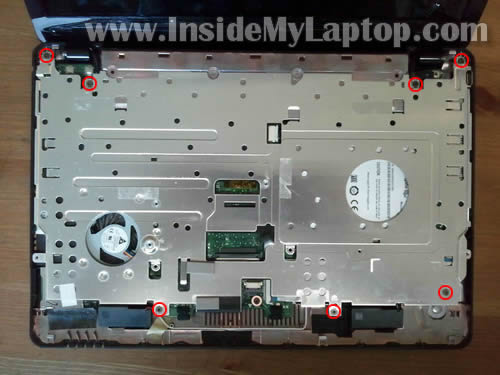

Выкрутите семь винтов, которые крепят металлический экран.

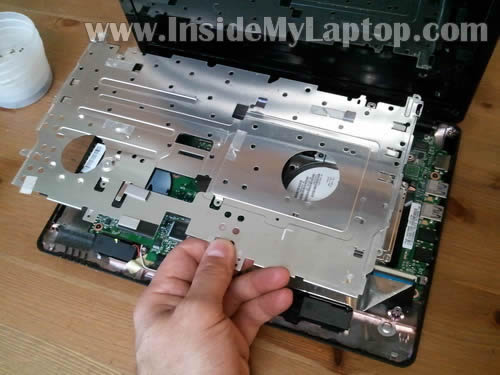

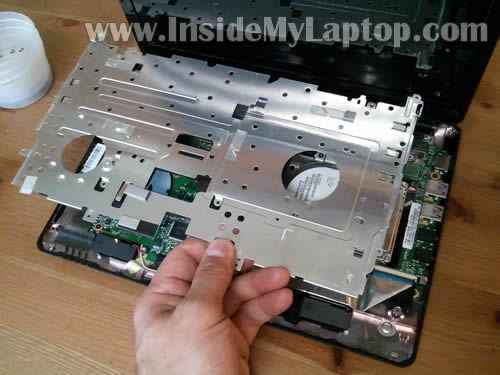

Приподнимите и снимите экран.



Теперь можно снять жесткий диск.

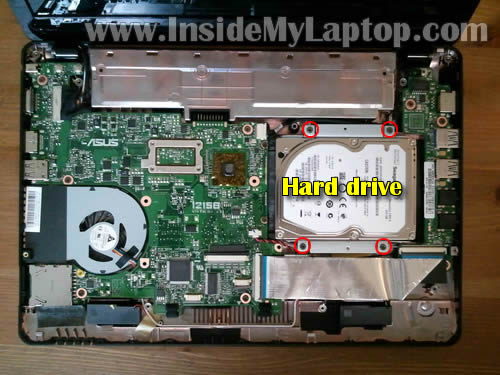

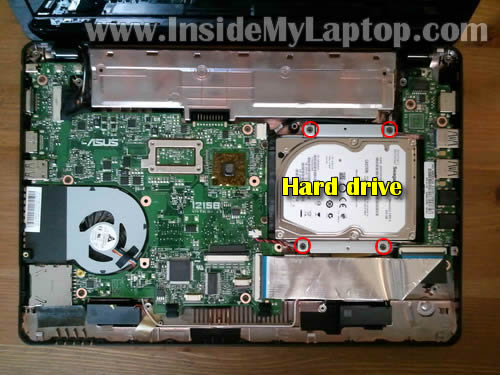

Выкрутите четыре винта, крепящих жесткий диск. Сдвиньте жесткий диск вправо, чтобы отсоединить его от материнской платы.

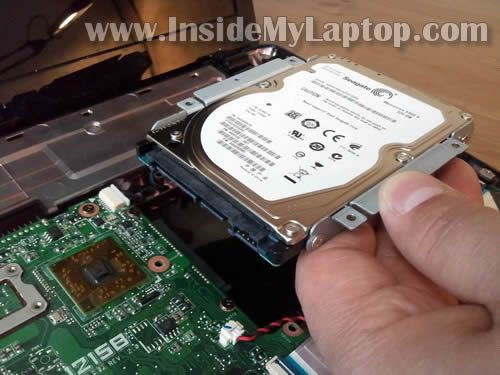

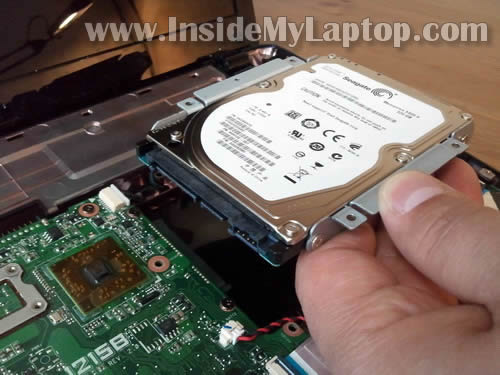

Приподнимите и извлеките жесткий диск из корпуса ноутбука.
В ноутбуках Asus Eee PC1215B установлен обычный 2,5-дюймовый жесткий диск SATA. Можно установить любой другой 2,5-дюймовый жесткий диск с интерфейсом SATA.
В данном случае этот диск будет по просьбе клиента заменен на твердотельный жесткий диск (SSD).

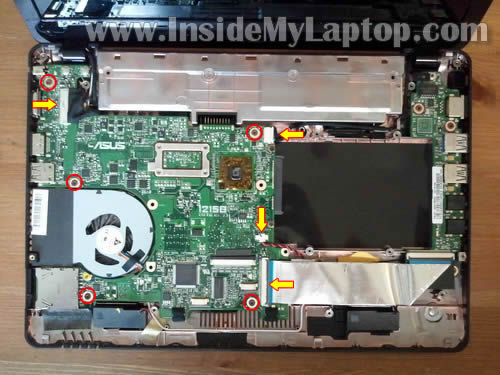

Выкрутите пять винтов, которые крепят материнскую плату. Отсоедините четыре кабеля.
Теперь можно приподнять и извлечь из корпуса материнскую плату.
Снимать материнскую плату потребуется в случае замены охлаждающего вентилятора.





Сборку производить в обратном порядке.
