Технологическая
карта на монтаж hc-12
Барабинск на 2026-08-19
Адрес доступа http://90.189.213.191:4422/doc_sh/barabinsk2023_nso_elevator_v1/test/karta_t/
|
Точки
выполнения. |
Мероприятия
по монтажу. |
Инструменты
принадлежности |
Примечания. |
|
1. Установка и подключение репитера x21(РПТ)
на здании весовой |
Шкаф в сборе
устнавливается на здании фото ниже находится без крепления.
|
- лестница - шуроповерт
или мощная дрель для отверстий креплений. Диаметр болтов
8мм-10мм Стена кирпичная Кабель питания
подключается к нижнему шкфау - раходные
материалы =стяжки= = болты гайки - ПЭ пробки для
болтов |
|
|
2 Установка и
подключение РПТx22 в
корпусе 2 элеватора |

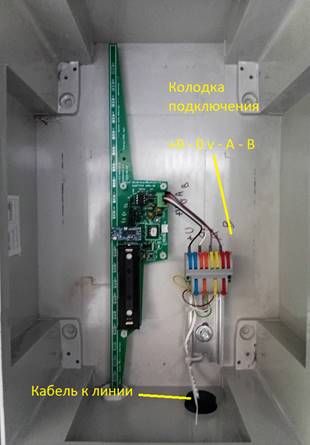

Ниже фото подключения РПТx22
|
Все так же по
креплению. Питание по
общему кабелю |
|
|

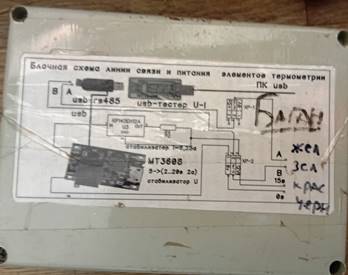

3 Установка коробки с блоком питания
220-5-12вольт комнате ТП корпуса 2
элевтаора |
Место установки
ниже на фото

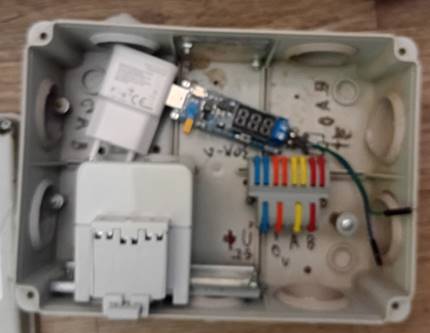

Вид монтажной коробки
Внутри подключение через рычажные зажимы и под винт вид
ниже
|
Крепление под
резьбу. В металле
корпуса просверлить 2.5мм И мечиком
нарезать М3 |
|
|
4 Соединить все
элементы (шкафы бп и РПТ22 одним кабелем RS48 подключить программу и проверить работу По возможности
подключить подвеску |
|
|
|
|
|
|
|
|
|
|
|
|
|
Подготовлено
